Evidenziare:
Accoppiamento rapido idraulico in acciaio inossidabile SS316
, Accoppiamento rapido idraulico lavorato con precisione
, Accoppiamento a sgancio rapido con durata temprata
Modello n.: |
LSQ-S1-SS |
Misurare: |
Da 1/4 'a 2' |
Pressioni di lavoro: |
Da 2000 psi a 5000 psi |
Dimensione corporea: |
1/4, 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 |
Pressione nominale: |
2000, 2000, 1500, 1500, 1000, 1000, 1000, 1000 psi |
Flusso nominale: |
3, 6, 12, 28, 50, 88, 220, 240 gpm |
Intervallo di temperatura: |
-20ºC a +180ºC |
Materiale di tenuta standard: |
Viton |
Iso: |
6.3, 10, 12,5, 20, 25, 31,5, 40, 50 |
Tipo di filo: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1, G1-1/4 NPT1-1/4, G1-1/2 NPT1-1/2, G2 NP |
Capacità produttiva: |
10000 serie/mese |
Materiale: |
SS316 |
Valvole a pezzi: |
Disponibile |
Meccanismo di blocco a sfera: |
Affidabile |
Precisione lavorata: |
SÌ |
Accoppiamento rapido idraulico in acciaio inossidabile SS316 con intervallo di temperatura da -20°C a +180°C, lavorato con precisione per una durata temprata

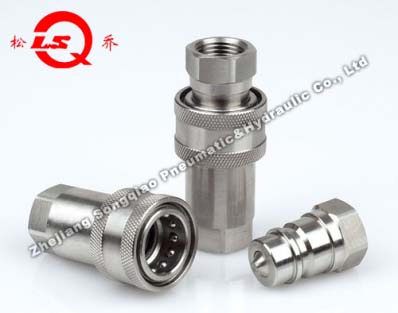

LSQ-S1-SS Accoppiamento veloce idraulico di tipo chiuso (SS316)
Descrizione del prodotto
LSQ-S1-SS CLOSE TYPE HYDRAULIC QUICK CUPLING (ACCEL)
Applicazioni
La serie LSQ-S1-SS offre un design comprovato per applicazioni idrauliche impegnative, tra cui attrezzature da costruzione, attrezzature forestali, macchinari agricoli, attrezzature petrolifere, attrezzature petrolifere,e macchine per acciaieria.
| Dimensione del corpo (in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
| Pressione nominale (PSI) |
2000 |
2000 |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
| Fluido nominale (GPM) |
3 |
6 |
12 |
28 |
50 |
88 |
220 |
240 |
Intervallo di temperatura (sigilli std):-20°C a +180°C
Materiale di tenuta standard:VITON
Caratteristiche della serie LSQ-S1-SS
- Le valvole a poppet impediscono le perdite non accoppiate
- Le valvole a poppet si aprono automaticamente quando sono accoppiate entro la pressione nominale di funzionamento per un flusso efficiente
- Le parti critiche sono indurite per la durata
- Un affidabile meccanismo di bloccaggio della palla tiene saldamente insieme le due metà di coppia
- Fabbricazione a partire da materie prime a base di legno solido
- Conforme alla norma ISO7241-A
- Compatibile con la serie PARKER 6600, la serie FASTER ANV, la serie AEROQUIP 5600 e la serie HANSEN HA 15000
Specificativi tecnici - presa
| ISO |
Partenariato. |
LS |
¢D |
HEX1 |
A |
T |
| 6.3 |
LSQ-S1-SS-02SF |
50 |
26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03SF |
56 |
31.5 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04SF |
66 |
38.5 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06SF |
80 |
48 |
34 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08SF |
94 |
56 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10SF |
117 |
69.5 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12SF |
133 |
84 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16SF |
165 |
99 |
75 |
26 |
G2 NPT2 |
Specificativi tecnici - Infissi
| ISO |
Partenariato. |
LP |
d |
C |
HEX2 |
A |
T |
| 6.3 |
LSQ-S1-SS-02PF |
35.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03PF |
36.5 |
17.3 |
21.4 |
22 |
14 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04PF |
43.5 |
20.5 |
27 |
27 |
16 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06PF |
57 |
29 |
28 |
35 |
18 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08PF |
59.5 |
34.3 |
36 |
41 |
21 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10PF |
75 |
45 |
46 |
50 |
25 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12PF |
83.5 |
55 |
52 |
60 |
27 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16PF |
105 |
65 |
64 |
75 |
26 |
G2 NPT2 |
Specifiche tecniche - Assemblaggio completo
| ISO |
Partenariato. |
L |
¢D |
HEX1 |
HEX2 |
T |
| 6.3 |
LSQ-S1-SS-02 |
71 |
26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-S1-SS-03 |
75 |
31.5 |
22 |
22 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-S1-SS-04 |
88 |
38.5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-S1-SS-06 |
110 |
48 |
34 |
35 |
G3/4 NPT3/4 |
| 25 |
LSQ-S1-SS-08 |
119.5 |
56 |
41 |
41 |
G1 NPT1 |
| 31.5 |
LSQ-S1-SS-10 |
150 |
69.5 |
50 |
50 |
G1-1/4 NPT1-1/4 |
| 40 |
LSQ-S1-SS-12 |
167.5 |
84 |
60 |
60 |
G1-1/2 NPT1-1/2 |
| 50 |
LSQ-S1-SS-16 |
210.5 |
99 |
75 |
75 |
G2 NPT2 |
