Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S2
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Material: |
Carbon Steel |
Dimensione: |
1/8' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |
Norma: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Material: |
Carbon Steel |
Dimensione: |
1/8' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |

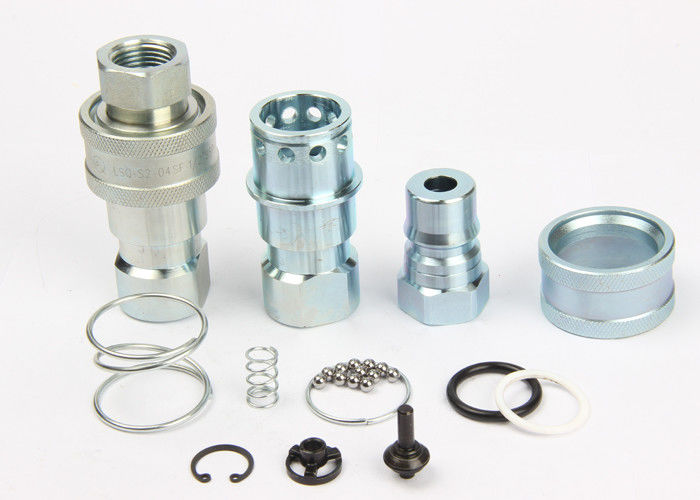

LSQ-S2, accoppiamenti rapidi idraulici di ISO7241-B, uso generale, Parker 60Series
Descripton:
LSQ-S2 tipo accoppiamento rapido idraulico (acciaio) di fine
Applicazioni:
• Linee idrauliche industriali
• Elaborazione del prodotto chimico e dell'alimento
• Linee del liquido refrigerante e dell'acqua
• Attrezzatura mobile
• Maggio è usato con alcuni gas
Specifiche
| Dimensione corporea (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature | -20℃ a +120℃ | |||||
| Materiale della guarnizione | NBR | |||||
Caratteristica degli accoppiamenti di serie LSQ-S2:
valvole 1.Poppet disponibili impedire perdita disgiunta.
le valvole 2.Poppet si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
le parti 3.Critical sono indurite per la durevolezza.
il meccanismo palla-chiudente 4.Dependable tiene insieme le metà accoppiamento.
5.Socket e la spina sono precisione lavorati dalle azione solide della barra.
La serie 6.LSQ-S2 si conforma al livello dell'iso 7241-B.
7.Compatible con PARKER 60 serie, serie PIÙ VELOCE di HNV, serie di AEROQUIP FD45 e serie di HANSEN HK.
Prestazione: Liquido della prova: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
LSQ-S2 serie (1/4", 3/8", 1/2», 3/4", 1")
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1» NPT1» |
Coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
