Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S1
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Serie «A» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |
Norma: |
Serie «A» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |

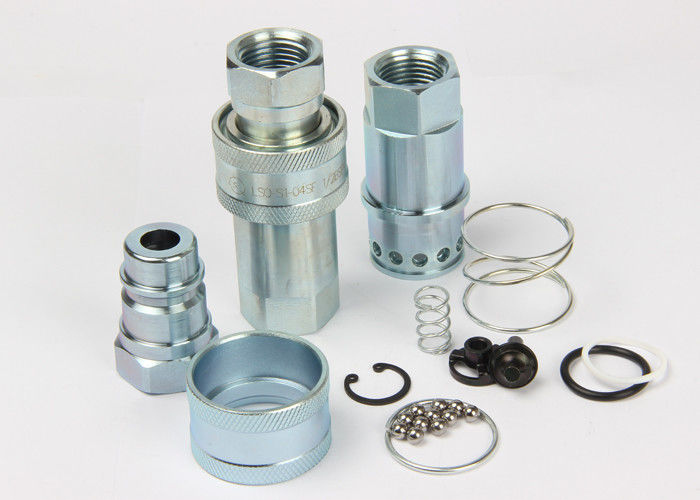

LSQ-S1, accoppiamenti rapidi idraulici di ISO7241-A, uso generale, Parker 6600 serie
Descripton:
LSQ-S1 TIPO ACCOPPIAMENTO RAPIDO IDRAULICO (ACCIAIO) DI FINE
Applicazioni:
• Aratri di neve
• Collegamenti del rimorchio del camion
• Applicazioni mobili
• Collegamenti
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | |||||||
| Materiale standard della guarnizione | NBR | |||||||
Caratteristica degli accoppiamenti di serie LSQ-S1:
1. valvole a fungo disponibili impedire perdita disgiunta.
2. le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. le parti critiche sono indurite per la durevolezza.
4. il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
5. l'incavo e la spina sono precisione lavorati dalle azione solide della barra.
6. la serie LSQ-S1 si conforma al livello di ISO7241-A.
7. compatibile con PARKER 6600 serie, serie PIÙ VELOCE di ANV, AEROQUIP 5600 serie e HANSEN ha 15000 serie.
Prestazione: Liquido della prova: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-S1 serie LSQ-S1 (11/4», 11/2», 2" di serie (1/4", 3/8", 1/2», 3/4", 1"))
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S1-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10SF | 117 | 69,5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S1-02PF | 35,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03PF | 36,5 | 17,3 | 21,4 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08PF | 59,5 | 34,3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Montaggio di coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S1-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-03 | 75 | 31,5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-04 | 88 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-10 | 150 | 69,5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-12 | 167,5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-16 | 210,5 | 99 | 75 | 75 | G2 NPT2 |
