Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S2
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/8' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/8' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

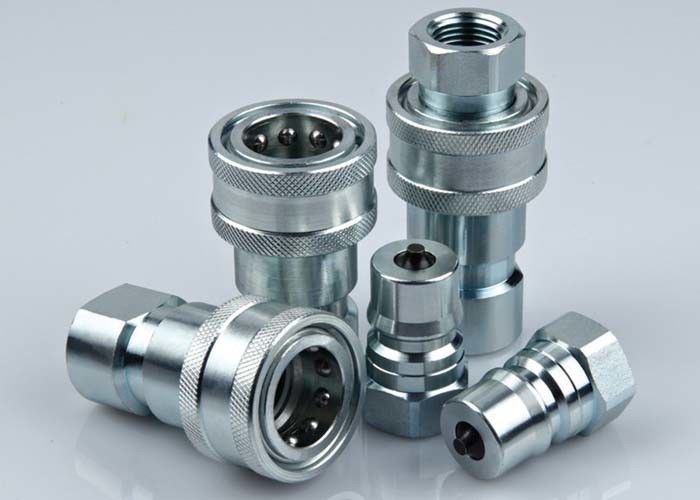

LSQ-S2, giunti idraulici di ISO7241-B in acciaio al carbonio, Chrome tre
Descripton:
LSQ-S2 tipo accoppiamento rapido idraulico (acciaio) di fine
Applicazioni: Gli accoppiamenti LSQ-S2, sono usati attraverso la gamma di applicazioni idrauliche. Questi doppi accoppiamenti dell'arresto possono essere trovati dovunque che le linee di trasferimento fluide devono essere collegate e staccate per il funzionamento o la manutenzione di attrezzatura e una perdita di liquido è undesirable.LSQ-S2 è utilizzata in quipment della costruzione, nell'attrezzatura di silvicoltura, in macchine agricole, negli strumenti dell'olio, macchinario in impianto dell'olio, dell'acciaieria ed altre applicazioni idrauliche esigenti.
Specifiche
| Dimensione corporea (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature | -20℃ a +120℃ | |||||
| Materiale della guarnizione | NBR | |||||
Caratteristica degli accoppiamenti di serie LSQ-S2:
1. Valvole a fungo disponibili impedire perdita disgiunta.
2. le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. le parti critiche sono indurite per la durevolezza.
4. il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
5. l'incavo e la spina sono precisione lavorati dalle azione solide della barra.
6. la serie LSQ-S2 si conforma al livello dell'iso 7241-B.
7. compatibile con PARKER 60 serie, serie PIÙ VELOCE di HNV, serie di AEROQUIP FD45 e serie di HANSEN HK.
Prestazione: Liquido della prova: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
LSQ-S2 serie (1/4", 3/8", 1/2», 3/4", 1")
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02SF | 58 | 28,5 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04SF | 74 | 44,5 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08SF | 103 | 63,5 | 41 | 23 | G1 NPT1 |
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 5 | LSQ-S2-01PF | 29 | 10,8 | 19 | 14 | 9,5 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02PF | 36 | 14,2 | 22,8 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04PF | 46,5 | 23,5 | 28 | 28,5 | 20,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06PF | 56 | 31,5 | 36 | 36 | 22 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08PF | 63 | 37,8 | 45 | 41 | 23 | G1» NPT1» |
Coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-01 | 58,5 | 24 | 17 | 14 | G1/8 NPT1/8 |
| 6,3 | LSQ-S2-02 | 72 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S2-03 | 80,5 | 35 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S2-04 | 93,5 | 44,5 | 28,5 | 28,5 | G1/2 NPT1/2 |
| 20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3/4 NPT3/4 |
| 25 | LSQ-S2-08 | 126,5 | 63,5 | 41 | 41 | G1 NPT1 |
