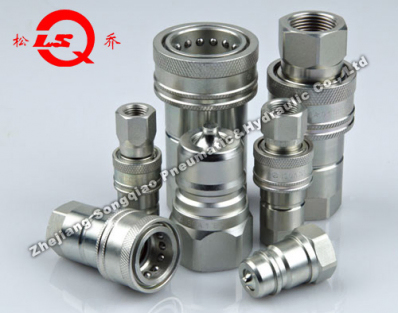

LSQ-ISOA Tipo chiuso di accoppiamento veloce idraulico con sistema di bloccaggio a sfera e cromatura Norma ISO 7241-A
LSQ-ISOA Tipo chiuso di accoppiamento veloce idraulico con sistema di bloccaggio a sfera e cromatura Norma ISO 7241-A
LSQ-ISOA Tipo chiuso di accoppiamento veloce idraulico con sistema di bloccaggio a sfera e cromatura Norma ISO 7241-A

LSQ-ISOA Tipo chiuso di accoppiamento veloce idraulico con sistema di bloccaggio a sfera e cromatura Norma ISO 7241-A

Dettagli del prodotto

Termini di pagamento e spedizione

Quantità di ordine minimo: 1

Prezzo: 2

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto
Evidenziare:

Sistema di bloccaggio a sfera di accoppiamento veloce idraulico

,

ISO 7241-A Accoppiamento idraulico a collegamento rapido standard

,

Collaudo cromato Disconnessione rapida accoppiatore idraulico

Modello n.:
LSQ-ISOA
Collegamento meccanico:
Sistema di bloccaggio a sfera
Pressioni di lavoro:
2000-5000 psi
Dimensione corporea:
1/4, 3/8, 1/2, 3/4, 1
Pressione nominale:
5000, 4000, 4000, 3000, 3000 psi
Flusso nominale:
3, 6, 12, 28, 50 gpm
Intervallo di temperatura:
Da -20ºC a +120ºC
Materiale di tenuta:
Nbr
Diametro della presa:
Φ26, φ31.5, φ38.5, φ48, φ56
Dimensione esagonale:
19, 22, 27, 34, 41
Tipo di filo:
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Lunghezza:
74.2, 78.5, 88.2, 110.4, 132.9
Diametro della spina:
11.8, 17.3, 20.5, 29, 34.3
Lunghezza della spina:
38,5, 39, 44, 55, 66
Capacità produttiva:
10000 serie/mese
Modello n.:
LSQ-ISOA
Collegamento meccanico:
Sistema di bloccaggio a sfera
Pressioni di lavoro:
2000-5000 psi
Dimensione corporea:
1/4, 3/8, 1/2, 3/4, 1
Pressione nominale:
5000, 4000, 4000, 3000, 3000 psi
Flusso nominale:
3, 6, 12, 28, 50 gpm
Intervallo di temperatura:
Da -20ºC a +120ºC
Materiale di tenuta:
Nbr
Diametro della presa:
Φ26, φ31.5, φ38.5, φ48, φ56
Dimensione esagonale:
19, 22, 27, 34, 41
Tipo di filo:
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Lunghezza:
74.2, 78.5, 88.2, 110.4, 132.9
Diametro della spina:
11.8, 17.3, 20.5, 29, 34.3
Lunghezza della spina:
38,5, 39, 44, 55, 66
Capacità produttiva:
10000 serie/mese
LSQ-ISOA Tipo chiuso di accoppiamento veloce idraulico con sistema di bloccaggio a sfera e cromatura Norma ISO 7241-A
Giunto rapido idraulico tipo LSQ-ISOA (ACCIAIO) (NUOVO)
Applicazioni
La serie LSQ-ISOA offre un design collaudato per applicazioni idrauliche esigenti, tra cui attrezzature edili, attrezzature forestali, macchinari agricoli, utensili petroliferi, attrezzature petrolifere, macchinari per acciaierie e altro ancora.
LSQ-ISOA Close Type Hydraulic Quick Coupling
Specifiche
Dimensione corpo (in) 1/4 3/8 1/2 3/4 1
Pressione nominale (PSI) 5000 4000 4000 3000 3000
Portata nominale (GPM) 3 6 12 28 50
Intervallo di temperatura (guarnizioni standard) -20ºC a +120ºC
Materiale guarnizione standard NBR
Caratteristiche della serie LSQ-ISOA
  • Nuovo design della valvola resistente ai danni causati da impulsi di flusso e pressione elevati
  • Le valvole a otturatore impediscono le perdite non accoppiate
  • Le valvole a otturatore si aprono automaticamente quando accoppiate entro la pressione di esercizio nominale
  • Le parti critiche sono temprate per una maggiore durata
  • L'affidabile meccanismo di bloccaggio a sfera tiene insieme le metà di accoppiamento
  • Presa e spina lavorate con precisione da barra piena
  • Il nuovo trattamento di cromatura offre prestazioni antiruggine avanzate
  • Conforme allo standard ISO 7241-A
Compatibile con le serie PARKER 6600, FASTER ANV, AEROQUIP 5600 e HANSEN HA 15000
Specifiche tecniche
LSQ-ISOA Coupling Technical Diagram
Dimensioni presa
ISO CODICE ART. LS Φ D HEX1 A T
6.3 LSQ-ISOA-02SF 50 Φ 26 19 13 G1/4 NPT1/4
10 LSQ-ISOA-03SF 57.1 Φ 31.5 22 16 G3/8 NPT3/8
12.5 LSQ-ISOA-04SF 66 Φ 38.5 27 18 G1/2 NPT1/2
20 LSQ-ISOA-06SF 82.5 Φ 48 34 20.5 G3/4 NPT3/4
25 LSQ-ISOA-08SF 100 Φ 58 41 20.5 G1 NPT1
Dimensioni spina
ISO CODICE ART. LP d C HEX2 A T
6.3 LSQ-ISOA-02PF 38.5 11.8 15 19 13 G1/4 NPT1/4
10 LSQ-ISOA-03PF 39 17.3 19 22 16 G3/8 NPT3/8
12.5 LSQ-ISOA-04PF 44 20.5 29 27 18 G1/2 NPT1/2
20 LSQ-ISOA-06PF 55 29 29 34 20.5 G3/4 NPT3/4
25 LSQ-ISOA-08PF 66 34.3 35 41 20.5 G1 NPT1
LSQ-ISOA Coupling Assembly Diagram
Dimensioni assemblaggio
ISO CODICE ART. L ¢D HEX1 HEX2 T
6.3 LSQ-ISOA-02 74.2 Φ26 19 19 G1/4 NPT1/4
10 LSQ-ISOA-03 78.5 Φ31.5 22 22 G3/8 NPT3/8
12.5 LSQ-ISOA-04 88.2 Φ38.5 27 27 G1/2 NPT1/2
20 LSQ-ISOA-06 110.4 Φ48 34 34 G3/4 NPT3/4
25 LSQ-ISOA-08 132.9 Φ56 41 41 G1 NPT1
