Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S7
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Compatibile con la serie di cupla di NITTO HSP, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |
Norma: |
Compatibile con la serie di cupla di NITTO HSP, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |

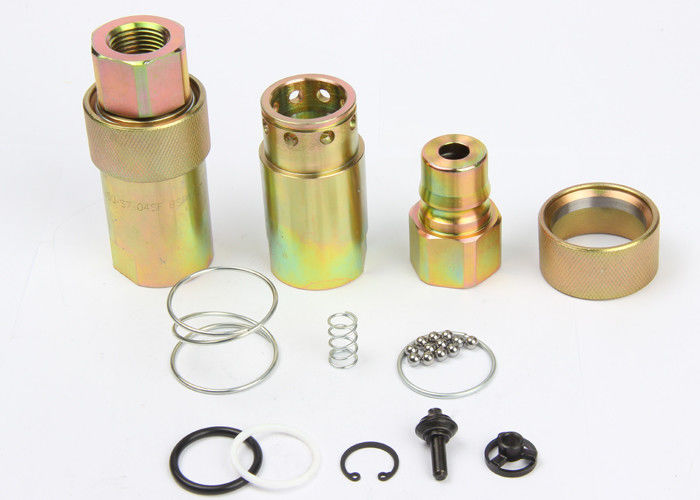

Tipo indurito acciaio al carbonio di durevolezza idraulico dei montaggi LSQ-S7 del rilascio rapido
Specifiche
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +100℃ | ||||
| Materiale standard della guarnizione | NBR | ||||
Caratteristica degli accoppiamenti di serie LSQ-S7:
1. valvole a fungo disponibili impedire perdita disgiunta.
2. le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. le parti critiche sono indurite per la durevolezza.
4. il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
5. l'incavo e la spina sono precisione lavorati dalle azione solide della barra.
6. compatibile con la serie dell'accoppiatore di NITTO HSP.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-S7 serie (1/4", 3/8", 1/2», 3/4", 1")
Incavo
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Spina
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Montaggio di coppia
| NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
