Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: KZF
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 1.000 PSI (69 barre) |
Materiale: |
Acciaio inossidabile |
Dimensione: |
1/8' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |
Norma: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 1.000 PSI (69 barre) |
Materiale: |
Acciaio inossidabile |
Dimensione: |
1/8' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |

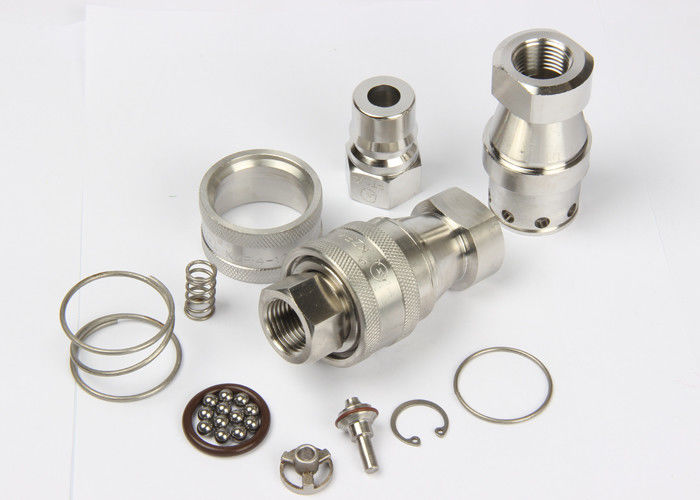

KZF, innesti rapidi idraulici ISO7241-B con filettatura femmina, acciaio inossidabile SS304
Descrizione:
Attacco rapido idraulico tipo chiuso KZF (acciaio inossidabile 304)
I giunti KZF sono utilizzati in tutta la gamma di applicazioni idrauliche.Questi giunti a doppia intercettazione possono essere trovati ovunque sia necessario collegare e scollegare le linee di trasferimento del fluido per il funzionamento o la manutenzione dell'apparecchiatura e una perdita di fluido è indesiderabile.Utilizzato principalmente con fluido idraulico.I giunti KZF sono utilizzati anche con prodotti chimici, acqua, vapore e alcuni gas.
Specifiche
| Dimensioni del corpo (pollici) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Pressione nominale (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Flusso nominale (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Intervallo di temperatura (guarnizioni standard) | da -20℃ a +120℃ | ||||||||
| Materiale di tenuta standard | VITON | ||||||||
Caratteristiche dei giunti della serie KZF:
1. Valvole a fungo disponibili per evitare perdite non accoppiate.
2. Le valvole a fungo si aprono automaticamente quando accoppiate, entro la pressione di esercizio nominale, per mantenere il flusso rapidamente.
3. L'affidabile meccanismo di bloccaggio a sfera tiene insieme le metà di accoppiamento.
4. La presa e la spina sono lavorate con precisione da barra piena.
5. La serie KZF è conforme allo standard ISO 7241-B
6. Compatibile con la serie PARKER 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.
Come usare:
1. Prima di collegare pulire le parti di accoppiamento dei giunti per evitare la contaminazione nel circuito.
2. Per accoppiare tirare indietro il manicotto dell'innesto femmina, allineare l'innesto femmina con l'innesto maschio
e spingere l'uno nell'altro finché entrambe le metà non sono completamente collegate e rilasciare il manicotto.
3. Per disaccoppiare tirare indietro il manicotto dell'accoppiamento femmina, estrarre la metà di accoppiamento.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
PRESA
| ISO | PARTNO. | LS | ￠D | HEX1 | UN | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi allo standard ISO 7241-B | ||||||
Tappo
| ISO | PARTNO. | LP | D | C | HEX2 | UN | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi allo standard ISO 7241-B | |||||||
Raccordo di accoppiamento
| ISO | PARTE N. | l | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi allo standard ISO 7241-B | ||||||
