| Standard: | ISO 7241-1 series “B”, poppet valve | WP: | Pressioni di esercizio a 1.000 PSI (69 barre) |
|---|---|---|---|
| Materiale: | Ottone | Dimensione: | 1/8' - 2' |
| Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Chiusura delle palle a chiave |
| Evidenziare: | Accoppiatori rapidi idraulici d'ottone,Accoppiatori rapidi idraulici del filo femminile di NPTF,Giunti a innesto rapido idraulici di pressione media |
||

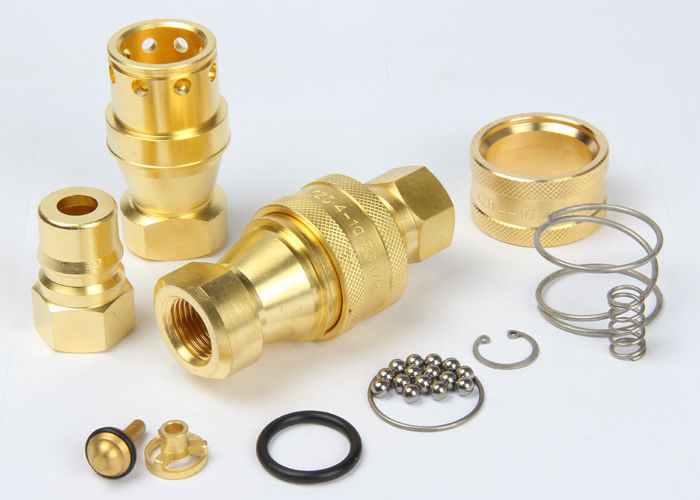

KZD, giunti a innesto rapido idraulici di ISO7241-B in filo femminile, ottone
Descripton:
Accoppiamento rapido pneumatico ed idraulico di rendimento elevato di Medium-pressione di KZD (ottone)
Applicazioni:
Prodotti chimici, acqua, vapore ed alcuni gas.
Specifiche
| Dimensione corporea (dentro) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 (1/4) | 1 (1/2) | 2 |
| Pressione stimata (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| Flusso stimato (gal/mn) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | ||||||||
| Materiale standard della guarnizione | NBR | ||||||||
Caratteristica degli accoppiamenti di serie di KZD:
1. Valvole a fungo disponibili impedire perdita disgiunta.
2. Le valvole a fungo si aprono automatially una volta accoppiate all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. Il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
4. L'incavo e la spina sono precisione lavorati dalle azione solide della barra.
5. La serie di KZD si conforma al ISO7241-B standard.
6. Compatibile con PARKER 60 serie, serie PIÙ VELOCE di HNV, serie di AEROQUIP FD45 e serie di HANSEN HK.
Prestazione: Liquido della prova: Oil-150SUS.
KZD (1/8", 1/4", 3/8", 1/2») KZD (3/4", 1", 11/4», 11/2», 2")
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6,3 | KZD-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZD-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZD-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZD-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZD-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: Soltanto le dimensioni 01 - 08 si conformano al livello dell'iso 7241-B | ||||||
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 5 | KZD-01PF | 29 | 10,8 | 19 | 14 | 8 | G1/8 |
| 6,3 | KZD-02PF | 36 | 14,2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZD-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZD-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZD-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZD-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZD-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZD-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZD-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: Soltanto le dimensioni 01 - 08 si conformano al livello dell'iso 7241-B | |||||||
Coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZD-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6,3 | KZD-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZD-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZD-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZD-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZD-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZD-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZD-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZD-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Nota: Soltanto le dimensioni 01 - 08 si conformano al livello dell'iso 7241-B | ||||||
