Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: KZF
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 1.000 PSI (69 barre) |
Materiale: |
Acciaio inossidabile |
Dimensione: |
1/8' - 2' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Serie «B» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 1.000 PSI (69 barre) |
Materiale: |
Acciaio inossidabile |
Dimensione: |
1/8' - 2' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

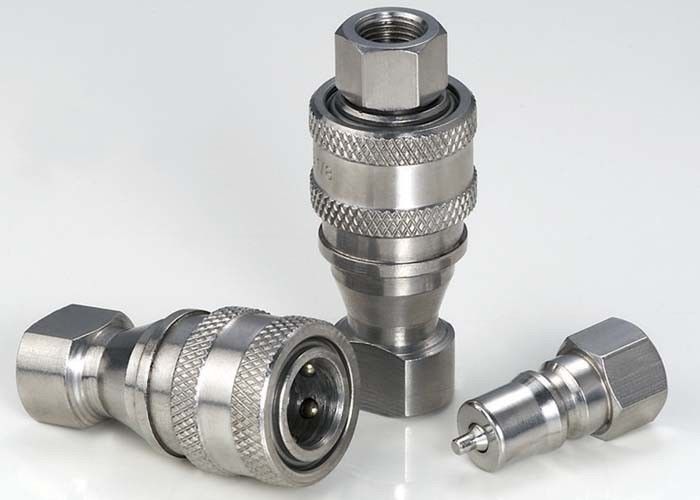

KZF, ISO7241-B Accoppiamenti idraulici in filo di ferro, acciaio inossidabile SS304
Descrizione:
KZF tipo chiuso di accoppiamento veloce idraulico (acciaio inossidabile 304)
Gli accoppiamenti KZF sono utilizzati in tutte le applicazioni idrauliche.Questi accoppiamenti a doppio spegnimento possono essere trovati ovunque le linee di trasferimento dei fluidi debbano essere collegate e scollegate per il funzionamento o la manutenzione delle apparecchiatureI collegamenti KZF sono utilizzati anche con prodotti chimici, acqua, vapore e alcuni gas.
Specificità
| Dimensione del corpo (in) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 ((1/4) | 1 ((1/2) | 2 |
| Pressione nominale (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Flusso nominale (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Intervallo di temperatura (std sigilli) | -20°C a +120°C | ||||||||
| Materiale di tenuta standard | VITON | ||||||||
Caratteristica degli accoppiamenti della serie KZF:
1- Valvole a poppet disponibili per prevenire perdite non accoppiate.
2Le valvole a poppet si aprono automaticamente quando sono accoppiate, entro la pressione di lavoro nominale, per mantenere il flusso veloce.
3Un meccanismo affidabile di bloccaggio delle palle tiene insieme le due metà.
4La presa e la spina sono lavorate con precisione a partire da materiale massiccio.
5. serie KZF è conforme alla norma ISO 7241-B
6Compatibile con la serie Parker 60, la serie FASTER HNV, la serie AEROQUIP FD45 e la serie HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Sottile
| ISO | Partenariato. | LS | ¢D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi alla norma ISO 7241-B | ||||||
Collegamento
| ISO | Partenariato. | LP | d | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi alla norma ISO 7241-B | |||||||
Accoppiamento di accoppiamento
| ISO | PARTE N.O. | L | ¢D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| Nota: solo le dimensioni da 01 a 08 sono conformi alla norma ISO 7241-B | ||||||
