Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S4
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Iso 5675 serie, valvola a sfera |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Iso 5675 serie, valvola a sfera |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
LSQ-S4, ISO5675, accoppiamenti idraulici di tipo valvola a sfera in acciaio al carbonio, cromo tre
Descrizione:

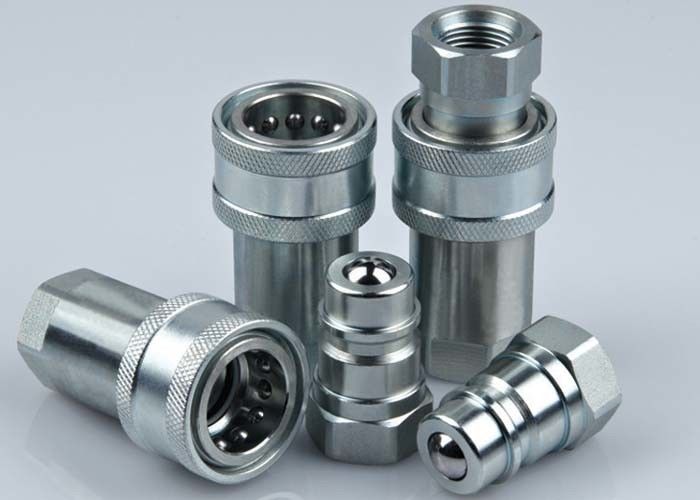

Valvole a sfera LSQ-S4 tipo accoppiamento veloce idraulico (acciaio)
Applicazioni: La serie LSQ-S4 offre all'industria un design comprovato per l'uso su macchinari da costruzione, macchinari forestali, macchinari agricoli, attrezzi petroliferi, macchinari da acciaio,e altre applicazioni idrauliche impegnative.
Specificità:
| Dimensione del corpo (in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione nominale (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso nominale (GPM) | 3 | 6 | 12 | 28 | 50 |
| Intervallo di temperatura (std sigilli) | -20°C a +120°C | ||||
| Materiale di tenuta standard | NBR | ||||
LSQ-S4 Caratteristiche:
1- Valvole a poppet disponibili per prevenire perdite non accoppiate.
2Valvole a sfera disponibili per una robusta affidabilità nelle applicazioni idrauliche ad uso pesante entro la pressione di lavoro nominale.
3Per la valvola vengono utilizzate sfere di lega cromata dure, caricate sul sedile della valvola dalle molle.
4La valvola fornisce una tenuta metallo-metallo tra la palla e il sedile coniato.
5Le parti critiche sono indurite per la durata.
6Un meccanismo affidabile di bloccaggio delle palle tiene insieme le due metà.
7La presa e la spina sono lavorate con precisione a partire da materiale massiccio.
8. La serie LSQ-S4 è conforme allo standard ISO5675.
9Compatibile con la serie PARKER 4000 e la serie FASTER NV/NS.
Performance: Fluido di prova: olio-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa.
Serie LSQ-S4 (1/4",3/8",1/2",3/4",1")
Sottile
| ISO | Partenariato. | LS | ¢D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| Nota: LSQ-S4-06SF FASTER, LSQ-S4-06SF(E) Parker | ||||||
Collegamento
| ISO | Partenariato. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF ((E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Nota: LSQ-S4-06SF FASTER, LSQ-S4-06SF(E) Parker | |||||||
Accoppiamento di accoppiamento
| ISO | Partenariato. | L | ¢D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06 ((E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| Nota: LSQ-S4-06SF FASTER, LSQ-S4-06SF(E) Parker | ||||||
