Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S7
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Compatibile con la serie di cupla di NITTO HSP, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |
Norma: |
Compatibile con la serie di cupla di NITTO HSP, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |

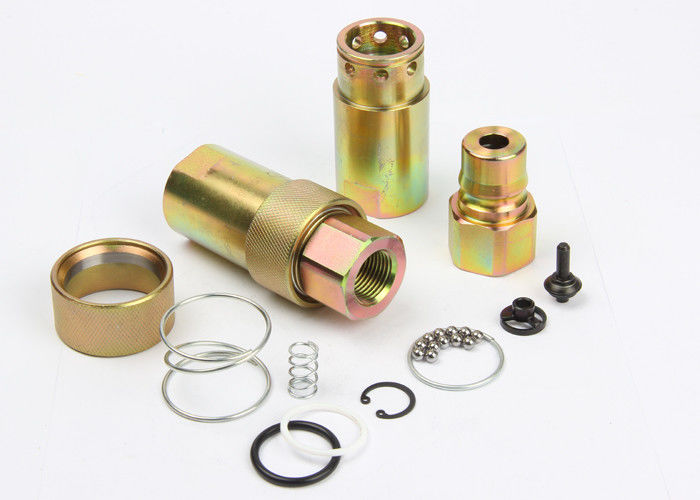

LSQ-S7, tipo di Nitto HSP Cupla, acciaio al carbonio idraulico dei raccordi rapidi
Descripton:
LSQ-S7 tipo accoppiamento rapido idraulico (acciaio) di fine
Applicazioni: Le serie LSQ-S7 portano all'industria una progettazione provata per uso su attrezzatura per l'edilizia, sugli impianti di silvicoltura, sulle macchine agricole, sul macchinario dello strumento dell'olio, dell'acciaieria e su altre applicazioni idrauliche esigenti.
Specifiche
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +100℃ | ||||
| Materiale standard della guarnizione | NBR | ||||
Caratteristica degli accoppiamenti di serie LSQ-S7:
valvole 1.Poppet disponibili impedire perdita disgiunta.
le valvole 2.Poppet si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
le parti 3.Critical sono indurite per la durevolezza.
il meccanismo palla-chiudente 4.Dependable tiene insieme le metà accoppiamento.
5.Socket e la spina sono precisione lavorati dalle azione solide della barra.
6.Compatible con le serie dell'accoppiatore di NITTO HSP.
Come USARE:
1, prima del collegamento pulisce le parti di accoppiamento degli accoppiamenti per evitare la contaminazione nel circuito.
2, coppia per tir indietroare la manica dell'accoppiamento femminile, allineano la femmina con l'accoppiamento maschio
e la spinta una nell'altra fino ad entrambe le metà completamente è collegata e libera la manica.
3, disgiungere per tir indietroare la manica dell'accoppiamento femminile, estraggono la metà accoppiamento.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-S7 serie (1/4", 3/8", 1/2», 3/4", 1")
Incavo
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58,2 | 46 | 22 | G1 NPT1 |
Spina
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Montaggio di coppia
| NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58,2 | 46 | 41 | G1 NPT1 |
