Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-PK
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Iso 5675 serie, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Iso 5675 serie, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 1' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

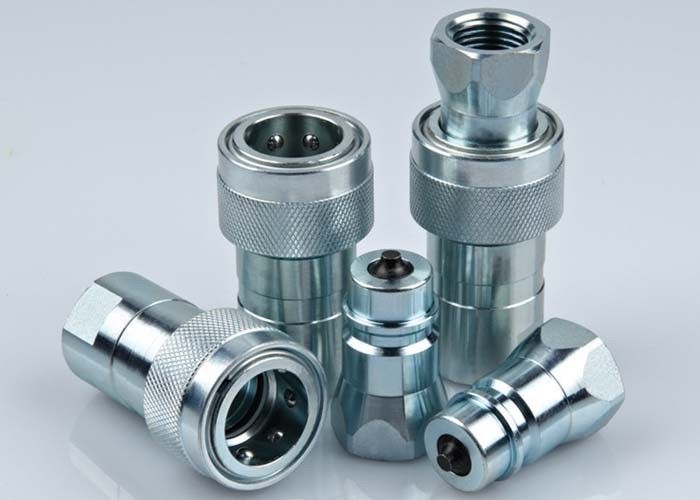

LSQ-PK, ISO5675, tipo giunti idraulici della valvola a fungo in acciaio al carbonio, Chrome tre
Descripton:
Tipo accoppiamento rapido idraulico (acciaio) di fine di LSQ-PK
Applicazioni: La serie di LSQ-PK porta all'industria una progettazione provata per uso su attrezzatura per l'edilizia, sugli impianti di silvicoltura, sulle macchine agricole, sul macchinario dello strumento dell'olio, dell'acciaieria e su altre applicazioni idrauliche esigenti.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | ||||
| Materiale standard della guarnizione | NBR | ||||
Caratteristica degli accoppiamenti di serie di LSQ-PK:
1. valvole a fungo disponibili impedire perdita disgiunta.
2. le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. le parti critiche sono indurite per la durevolezza.
4. il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
5. l'incavo e la spina sono precisione lavorati dalle azione solide della barra.
6. la serie di LSQ-PK si conforma al livello di ISO5675.
7. compatibile con PARKER 4000 serie e serie PIÙ VELOCE di NV/NS
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie di LSQ-PK (1/4", 3/8", 1/2», 3/4", 1")
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-PK-02SF | 55,5 | 27,6 | 22,2 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03SF | 60,5 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06SF | 83 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06SF (E) | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08SF | 97,5 | 56,2 | 41 | 21 | G1 NPT1 |
| Nota: Scambio di LSQ-PK-06SF PARKER, scambio di LSQ-PK-06SF (E) PIÙ VELOCE) | ||||||
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | ||
| 6,3 | LSQ-PK-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 | |
| 12,5 | LSQ-PK-04PF | 46 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 | |
| 20 | LSQ-PK-06PF | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 | |
| 20 | LSQ-PK-06PF (E) | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 | |
| 25 | LSQ-PK-08PF | 64 | 31,3 | 34 | 41 | 21 | G1» NPT1» | |
| Nota: Scambio di LSQ-PK-06PF PARKER, scambio di LSQ-PK-06PF (E) PIÙ VELOCE) | ||||||||
Coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-PK-02 | 74,2 | 27,6 | 22,2 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-PK-03 | 80,2 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-PK-04 | 92,3 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-PK-06 | 102,2 | 47,5 | 35 | 33,3 | G3/4 NPT3/4 |
| 20 | LSQ-PK-06 (E) | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-PK-08 | 128,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Nota: Scambio di LSQ-PK-06 PARKER, (E) PIÙ VELOCE) scambio LSQ-PK-06 | ||||||
