Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-S1SS
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Serie «A» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Serie «A» di iso 7241-1, valvola a fungo |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

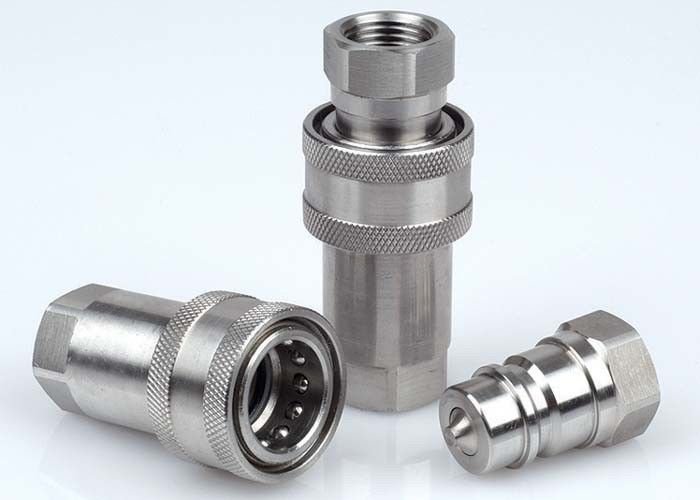

Giunti idraulici di LSQ-S1SS nell'iso A, acciaio inossidabile SS316
Descripton:
TIPO ACCOPPIAMENTO RAPIDO IDRAULICO (acciaio inossidabile 316) di FINE di LSQ-S1-SS
Applicazioni: La serie di LSQ-S1-SS porta all'industria una progettazione provata per uso su attrezzatura per l'edilizia, sull'attrezzatura di silvicoltura, sulle macchine agricole, sugli strumenti dell'olio, macchinario dell'acciaieria su impianti dell'olio ed altre applicazioni idrauliche esigenti.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Pressione stimata (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 | 88 | 220 | 240 |
| Gamma di temperature (guarnizioni di std) | -20℃to a +180℃ | |||||||
| Materiale standard della guarnizione | VITON | |||||||
Caratteristica degli accoppiamenti di serie di LSQ-S1-SS:
1. valvole a fungo disponibili impedire perdita disgiunta.
2. le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
3. il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
4. l'incavo e la spina sono precisione lavorati dalle azione solide della barra.
5. la serie di LSQ-S1-SS si conforma al livello dell'iso 7241-A.
6. compatibile con PARKER 6600 serie, serie PIÙ VELOCE di ANV, AEROQUIP 5600 serie e HANSEN ha 15000 serie.
Prestazione: Liquido della prova: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie di serie di LSQ-S1-SS (1/4", 3/8", 1/2», 3/4", 1") LSQ-S1-SS (11/4», 11/2», 2")
Incavo
| Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| 6,3 | LSQ-S1-SS-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03SF | 56 | 31,5 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-SS-04SF | 66 | 38,5 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06SF | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08SF | 94 | 56 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10SF | 117 | 69,5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12SF | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16SF | 165 | 99 | 75 | 26 | G2 NPT2 |
Spina
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-S1-SS-02PF | 35,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03PF | 36,5 | 17,3 | 21,4 | 22 | 14 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-SS-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06PF | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08PF | 59,5 | 34,3 | 36 | 41 | 21 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10PF | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12PF | 83,5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16PF | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
Montaggio di coppia
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-S1-SS-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S1-SS-03 | 75 | 31,5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-S1-SS-04 | 88 | 38,5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S1-SS-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
| 25 | LSQ-S1-SS-08 | 119,5 | 56 | 41 | 41 | G1 NPT1 |
| 31,5 | LSQ-S1-SS-10 | 150 | 69,5 | 50 | 50 | G1-1/4 NPT1-1/4 |
| 40 | LSQ-S1-SS-12 | 167,5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
| 50 | LSQ-S1-SS-16 | 210,5 | 99 | 75 | 75 |
G2 NPT2 |
