Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-PTF
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Standard: |
ISO 16028 series, flat face |
WP: |
Working pressures to 5,000 psi (345 bar) |
Material: |
Carbon Steel |
Size: |
1/4' - 2' |
Thread: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |
Standard: |
ISO 16028 series, flat face |
WP: |
Working pressures to 5,000 psi (345 bar) |
Material: |
Carbon Steel |
Size: |
1/4' - 2' |
Thread: |
BSPP, BSPT, NPT, NPTF, SAE |
Connection: |
Locking balls |

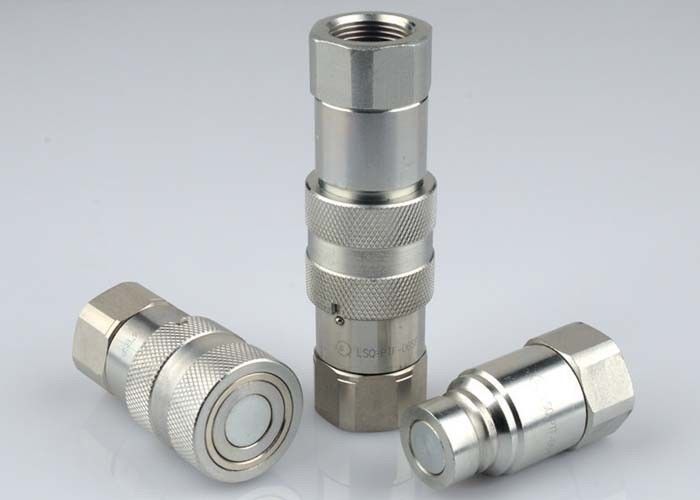

LSQ-PTF, ISO16028, tipo piano giunti idraulici del fronte in acciaio al carbonio, Chrome tre
Descripton:
Tipo piano accoppiamento rapido idraulico (acciaio) del fronte di LSQ-PTF
Applicazioni: Gli accoppiamenti di serie di SongQiao LSQ-PTF sono ampiamente usati nel mercato di utilità pubblica in cui il versamento dell'olio idraulico può costituire un rischio per la sicurezza serio, specialmente in gru sopraelevate del secchio che sono utilizzate per mantenimento degli elettrodotti ad alta tensione. Questi accoppiamenti inoltre sono utilizzati per trasformista degli strumenti idraulici nella costruzione, nella manutenzione ferroviaria e nelle industrie estrattive. La facilità di pulizia li rende ideali per uso in questi tipi di ambienti ostili.
LSQ-PTF caratterizza:
1. il meccanismo di bloccaggio della manica è impegnato girando la manica dopo il collegamento. Impedisce la sconnessione accidentale quando l'accoppiamento è trascinato lungo la terra.
2. il meccanismo della manica è destinato per contribuire ad impedire la sporcizia entrare nel meccanismo interno e così causare l'operazione difettosa quando si collega o staccando. La manica riguarda l'anello di conservazione ed inoltre comprende un'area della parapolvere in primavera.
3. il meccanismo Tutto chiudente assicura i collegamenti affidabili, ogni volta. Tantissime palle chiudenti distribuisce uniformemente il carico di lavoro mentre pro3. Costruzione d'acciaio, zinco placcato con rivestimento giallo del cromato. Capezzoli e maniche indurite e costruzione solida del barstock affinchè resistenza massima danneggino da scossa idraulica e meccanica.
4. Questo Nitrile/PTFE anti-esplosione ha legato le guarnizioni è destinato ad impedire lo scoppio o il danno durante gli stati gravi di servizio.
5. Il meccanismo palla-chiudente durevole assicura ogni volta i connecctions affidabili. Tantissime palle chiudenti distribuisce uniformemente il carico di lavoro mentre forniscono l'allineamento e l'azione girante per ridurre la coppia di torsione del tubo flessibile e per prolungare la vita del tubo flessibile. CAUTELA: Questi prodotti non devono essere usati come parti girevoli. La rotazione sotto pressione provocherà l'eccessiva ed usura prematura.
6. Gli accoppiamenti di serie di LSQ-PTF impiegano il valving a livello quando si collega o staccando. Ciò significa che le valvole sono accoppiate insieme in moda da potere perdere soltanto le piccole quantità di liquido durante la sconnessione o l'inclusione dell'aria durante la riconnessione.
7. la serie di LSQ-PTF si conforma al livello di ISO16028
8. compatibile con la serie di PARKER FEM, la serie di STUCCHI FIRG, la serie di AEROQUIP FD89 e la serie di HANSEN FF.
| Dimensione corporea (dentro) | 1 4(02) | 3 8(03) | 1 2(04) | 5 8(06) | 3 4(08) | 1(10) | 1-1/2(12) | 2(16) |
| Pressione stimata (PSI) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Versamento (ml) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
| (massimo per sconnessione) | ||||||||
| Gamma di temperature | -20℃ a +120℃ | |||||||
| Guarnizione standard NBR materiale | ||||||||
Serie di LSQ-PTF (1/4", 3/8", 1/2», 3/4", 1", 1 (1/4)») incavo
| Iso | NUMERO DEL PEZZO | LS | D | HEX1 | T | |
| 6,3 | LSQ-PTF-02SF | 58,2 | 28 | 22 | 14 | G1/4 NPT1/4 |
| 10 | LSQ-PTF-03SF | 68,1 | 32 | 27 | 14 | G3/8 NPT3/8 |
| 10 | LSQ-PTF-03SF | 73,3 | 32 | 27 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04SF | 75,1 | 38 | 32 | 18 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04SF | 81,1 | 38 | 36 | 20 | G3/4 NPT3/4 |
| 16 | LSQ-PTF-06SF | 79,9 | 42 | 36 | 22 | G3/4 NPT3/4 |
| 19 | LSQ-PTF-08SF | 99,2 | 48 | 41 | 23 | G1 NPT1 |
| 25 | LSQ-PTF-10SF | 111,5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-PTF-12SF | 150 | 79,5 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-PTF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
spina
| Iso | NUMERO DEL PEZZO | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-PTF-02PF | 48 | 16,1 | 36 | 22 | 15,5 | G1/4 NPT1/4 |
| 10 | LSQ-PTF-03PF | 61,5 | 19,7 | 40,5 | 24 | 16 | G3/8 NPT3/8 |
| 10 | LSQ-PTF-03PF | 61,5 | 19,7 | 40,5 | 27 | 16 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04PF | 68 | 24,5 | 48 | 32 | 16 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04PF | 73 | 24,5 | 48 | 36 | 18 | G3/4 NPT3/4 |
| 16 | LSQ-PTF-06PF | 70,5 | 27 | 50,5 | 36 | 19 | G3/4 NPT3/4 |
| 19 | LSQ-PTF-08PF | 85,5 | 30 | 57 | 41 | 23 | G1 NPT1 |
| 25 | LSQ-PTF-10PF | 90 | 36 | 55 | 55 | 24 | G1-1/4 NPT1-1/4 |
| - | LSQ-PTF-12PF | 112 | 57 | 74 | 65 | 30 | G1-1/2 NPT1-1/2 |
| - | LSQ-PTF-16PF | 123,9 | 73 | 92 | 75 | 31 | G2 NPT2 |
Coppia
| Iso | NUMERO DEL PEZZO | L | D | HEX1 | HEX2 | T |
| 6,3 | LSQ-PTF-02 | 95,2 | 28 | 22 | 22 | G1/4 NPT1/4 |
| 10 | LSQ-PTF-03 | 113,9 | 32 | 27 | 24 | G3/8 NPT3/8 |
| 10 | LSQ-PTF-03 | 120,9 | 32 | 27 | 27 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04 | 125,3 | 38 | 32 | 32 | G1/2 NPT1/2 |
| 12,5 | LSQ-PTF-04 | 136,3 | 38 | 36 | 36 | G3/4 NPT3/4 |
| 16 | LSQ-PTF-06 | 132,9 | 42 | 36 | 36 | G3/4 NPT3/4 |
| 19 | LSQ-PTF-08 | 163,1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | LSQ-PTF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
| - | LSQ-PTF-12 | 233,4 | 79,5 | 65 | 65 | G1-1/2 NPT1-1/2 |
| - | LSQ-PTF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
