Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-FF
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norma: |
Iso 16028 serie, fronte piano |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |
Norma: |
Iso 16028 serie, fronte piano |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 2' |
Filo: |
BSPP, BSPT, NPT, NPTF, SAE |
Collegamento: |
Chiusura delle palle a chiave |

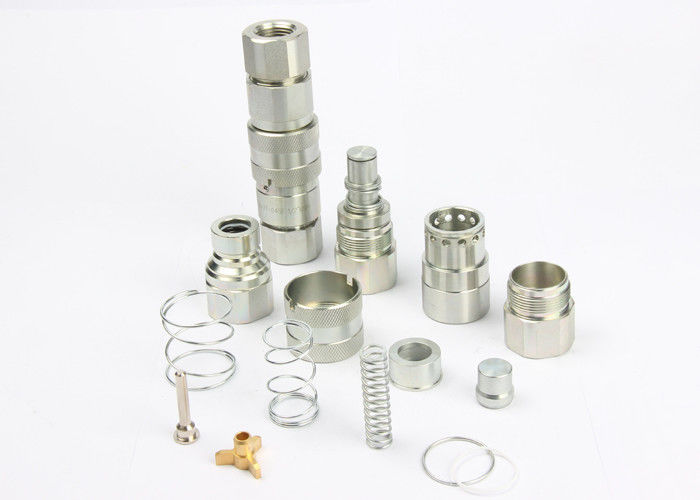

LSQ-FF, ISO16028, fronte piano, tipo accoppiamenti rapidi idraulici, serie del valving di Non caduta di Parker FEM/FEC
Applicazioni:
• Collegamenti del caricatore di scivolo
• Strumenti idraulici
Dimensione corporea (dentro) | 1 4(02) | 3 8(03) | 1 2(04) | 5 8(06) | 3 4(08) | 1(10) | 1-1/2(12) | 2(16) |
Pressione stimata (PSI) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
Flusso stimato (gal/mn) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
Versamento (ml) | 0,006 | 0,012 | 0,02 | 0,026 | 0,032 | 0,035 | 0,05 | 0,1 |
(massimo per sconnessione) | ||||||||
Gamma di temperature | -20℃ a +120℃ | |||||||
Guarnizione standard NBR materiale |
• Il fronte piano è facile da pulire, contribuendo a ridurre l'inclusione di contaminazione al circuito idraulico.
• Perdita fluida minima durante collegamento/sconnessione, riducenti perdita fluida all'ambiente.
• Inclusione minima dell'aria durante collegamento/sconnessione, miglioranti funzione corretta del circuito.
• Il flusso lineare riduce la perdita interna di pressione e di turbolenza, mantenente l'efficienza di circuito nell'intero sistema.
• Buona resistenza alle pressioni di impulso.
• Progettazione esile compatta.
• Sicuro e semplice da usare.
• La serie di LSQ-FF si conforma al livello di ISO16028.
• Compatibile con la serie di PARKER FEM, la serie di STUCCHI FIRG, la serie di AEROQUIP FD89 e HANSEN FF Serie.
Iso | NUMERO DEL PEZZO | LS | D | HEX1 | T | |
6,3 | LSQ-FF-02SF | 58,2 | 28 | 20 | 14 | G1/4 NPT1/4 |
10 | LSQ-FF-03SF | 68,2 | 32 | 24 | 14 | G3/8 NPT3/8 |
10 | LSQ-FF-03SF | 72,2 | 32 | 27 | 18 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04SF | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04SF | 79 | 38 | 36 | 22 | G3/4 NPT3/4 |
16 | LSQ-FF-06SF | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08SF | 99,8 | 48 | 41 | 23,5 | G1 NPT1 |
25 | LSQ-FF-10SF | 111,5 | 56 | 55 | 24 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12SF | 150 | 79,5 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16SF | 167 | 98,5 | 85 | 31 | G2 NPT2 |
Iso | NUMERO DEL PEZZO | LP | d | C | HEX2 | T | |
6,3 | LSQ-FF-02PF | 49,2 | 16,1 | 15,2 | 20 | 14 | G1/4 NPT1/4 |
10 | LSQ-FF-03PF | 55,8 | 19,7 | 19,5 | 24 | 14 | G3/8 NPT3/8 |
10 | LSQ-FF-03PF | 59,8 | 19,7 | 19,5 | 27 | 18 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04PF | 72 | 24,5 | 21,6 | 32 | 18 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04PF | 76 | 24,5 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
16 | LSQ-FF-06PF | 75,5 | 27 | 21,6 | 36 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
19 | LSQ-FF-08PF | 93,8 | 30 | 29 | 41 | 23,5 | G1 NPT1 |
25 | LSQ-FF-10PF | 90 | 36 | 34 | 55 | 24 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12PF | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16PF | 123,9 | 73 | 40,5 | 75 | 31 | G2 NPT2 |
Iso | NUMERO DEL PEZZO | L | D | HEX1 | HEX2 | T |
6,3 | LSQ-FF-02 | 96,2 | 28 | 20 | 20 | G1/4 NPT1/4 |
10 | LSQ-FF-03 | 108,4 | 32 | 24 | 24 | G3/8 NPT3/8 |
10 | LSQ-FF-03 | 116,4 | 32 | 27 | 27 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04 | 129,3 | 38 | 32 | 32 | G1/2 NPT1/2 |
12,5 | LSQ-FF-04 | 137,3 | 38 | 36 | 36 | G3/4 NPT3/4 |
16 | LSQ-FF-06 | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G3/4 NPT3/4 |
19 | LSQ-FF-08 | 172,1 | 48 | 41 | 41 | G1 NPT1 |
25 | LSQ-FF-10 | 178 | 56 | 55 | 55 | G1-1/4 NPT1-1/4 |
- | LSQ-FF-12 | 233,4 | 79,5 | 65 | 65 | G1-1/2 NPT1-1/2 |
- | LSQ-FF-16 | 251,7 | 98,5 | 85 | 75 | G2 NPT2 |
