Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-VEP
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Iso 16028 serie, fronte piano |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/2'- 1-1/2 ' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Serratura del filo |
Norme: |
Iso 16028 serie, fronte piano |
WP: |
Pressioni di esercizio a 5.000 PSI (345 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/2'- 1-1/2 ' |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Serratura del filo |

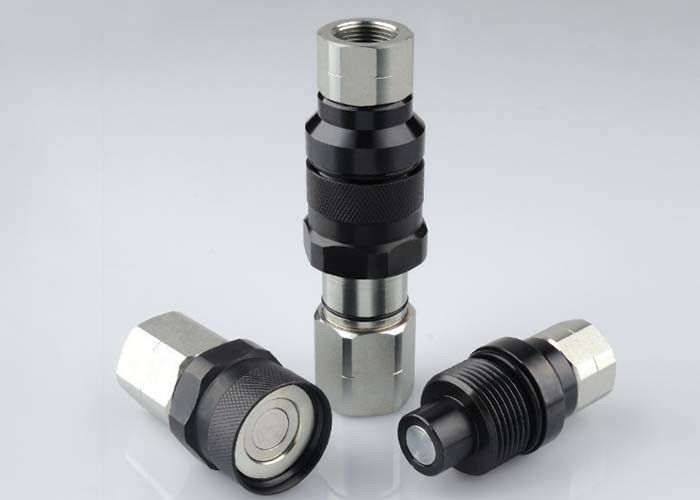

LSQ-VEP, fronte e giunti idraulici a livello di LockedType del filo in acciaio al carbonio, Chrome tre ed al nichel zinco nero placcato
Descripton:
Applicazioni
Serie di LSQ-VEP ampiamente usata dentro sotto le attrezzature pubbliche:
Macchinari edili di Protable
Strumenti idraulici
Veicoli
Caratteristiche:
1, nuova progettazione della valvola, può danno della resistenza da alto flusso e la pressione dell'impulso che fornendo prestazione avanzata.
2, progettazione speciale del capezzolo per il collegamento sotto pressione, permettono il collegamento e la sconnessione con le alte pressioni residue.
3, la serie di LSQ-VEP impiegano un meccanismo di bloccaggio infilato della manica, compagni con i fili maschii di corrispondenza sull'accoppiatore. I due abbienti devono essere infilati manualmente insieme dal collegamento.
4, il nuovo trattamento di placcatura di cromo forniscono la prestazione antiruggine avanzata
5, accoppiamenti di serie di LSQ-VEP impiegano il valving a livello quando si collega o staccando, questo significa che soltanto le piccole quantità di liquido possono essere perse durante il distacco o l'inclusione dell'aria durante la riconnessione.
6, questa guarnizione legata BFT anti-esplosione sono destinati per impedire lo scoppio o il danno durante gli stati gravi di servizio.
7, barstock d'acciaio solido lavorato della forma per durevolezza compatibile con la serie di STCCHI VEP
|
Dimensione corporea (dentro)
|
1 2(04)
|
5 8(06)
|
3 4(08)
|
1(10)
|
1-1/2(12)
|
|
|
Pressione stimata (PSI)
|
7000
|
7000
|
7000
|
6000
|
5000
|
|
|
Flusso stimato (gal/mn)
|
12
|
28
|
50
|
88
|
152
|
|
|
Gamma di temperature
|
-20℃ a +120℃
|
|||||
|
Materiale standard NBR della guarnizione
|
||||||
|
Iso
|
NUMERO DEL PEZZO
|
LS
|
D
|
HEX1
|
HEX2
|
A
|
T
|
|
13
|
LSQ-VEP-04SF
|
103,5
|
Φ49
|
S36
|
S46
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06SF
|
114
|
Φ53.7
|
S41
|
S50
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08SF
|
133,5
|
Φ58.8
|
S46
|
S55
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10SF
|
145,2
|
Φ68.7
|
S55
|
S65
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12SF
|
187,5
|
Φ92
|
S65
|
S85
|
21
|
G1-1/2 NPT1-1/2
|
|
Iso
|
NUMERO DEL PEZZO
|
LS
|
C
|
d
|
E
|
HEX2
|
A
|
T
|
|
13
|
LSQ-VEP-04PF
|
95
|
18,8
|
24,54
|
M40*3
|
S36
|
16,5
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06PF
|
98,8
|
19,5
|
27,04
|
M45*3
|
S36
|
20
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08PF
|
113,9
|
24
|
29,95
|
M50*3
|
S46
|
21
|
G1 NPT1
|
|
25
|
LSQ-VEP-10PF
|
123,5
|
24,8
|
36,05
|
M58*3
|
S55
|
21
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12PF
|
150
|
31,5
|
57
|
Tr80*4
|
S65
|
21
|
G1-1/2 NPT1-1/2
|
|
Iso
|
NUMERO DEL PEZZO
|
L
|
D
|
HEX1
|
HEX2
|
HEX3
|
T
|
|
13
|
LSQ-VEP-04
|
154,5
|
Φ49
|
S36
|
S46
|
S36
|
G1/2 NPT1/2
|
|
16
|
LSQ-VEP-06
|
164,3
|
Φ53.7
|
S41
|
S50
|
S36
|
G3/4 NPT3/4
|
|
19
|
LSQ-VEP-08
|
189,4
|
Φ58.8
|
S46
|
S55
|
S46
|
G1 NPT1
|
|
25
|
LSQ-VEP-10
|
207,2
|
Φ68.7
|
S55
|
S65
|
S55
|
G1-1/4 NPT1-1/4
|
|
31,5
|
LSQ-VEP-12
|
263,5
|
Φ92
|
S65
|
S85
|
S65
|
G1-1/2 NPT1-1/2
|
