Accoppiatori rapidi idraulici di pulizia facili del fronte a livello, Parker Flat Face Couplers durevole

LSQ-HDB, ISO16028, tipo a livello giunti idraulici del fronte in acciaio al carbonio, si collegano sotto pressione, al nichel zinco placcato

Descripton:

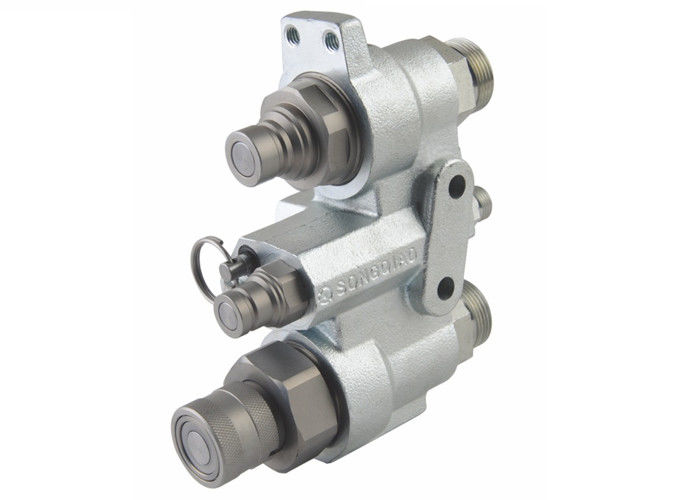

La serie modulare della valvola di LSQ-HDB è l'ultima innovazione di Songqiao destinata per soddisfare le richieste del mercato mobile dell'attrezzatura. Progettato con le risposte dal mercato e con la collaborazione principale dell'OEM, ha un sistema residuo di limitazione della pressione che permette che un operatore colleghi e stacchi le due linee del circuito con pressione residua, sia nel maschio che nella femmina. La serie modulare della valvola di LSQ-HDB è fornita degli accoppiamenti piani intercambiabili del fronte di iso 16028, ha una progettazione modulare per le opzioni multiple del porto e tiene conto una vasta gamma di dimensioni dell'accoppiatore: 1/2 (04), 3/4(08)

Applicazioni

Slitta il manzo, l'escavatore, attrezzatura per l'edilizia mobile

COME USARE

Prima che per coppia per pulire la superficie di accoppiamento piana dell'accoppiamento rapido per evitare l'inclusione di sporco nel circuito.

Vuoti la pressione residua che estrae la manopola e fino a vuoti la pressione residua dell'accoppiamento superiore, giù vuotare la pressione residua dell'accoppiamento più basso.

AVVERTIMENTO

Non allevii la pressione:

--Quando il collegamento non è nella posizione di resto

--Durante il funzionamento del collegamento (dovuto il pericolo di movimento inatteso del collegamento)

Non usi l'accoppiamento femminile staccato con alta frequenza di pressione di impulso.

Coppia-non disgiunga con flusso e/o pressione della pompa nel circuito. DIS/collegamento permesso soltanto con pressione residua.

Coppia-non disgiunga quando la temperatura dentro del circuito è superiore a 80 (176).

Quando gli accoppiamenti sono staccati, è suggerito per utilizzare i cappucci di protezione.

È importante limitare la contaminazione nel circuito per evitare compromettere la funzione delle valvole interne.

Colleghi--Stacchi la pressione residua massima: 3625 (PSI).

BENEFICI

Il sistema facile da usare di sollievo tiene conto il collegamento e la sconnessione facili con pressione residua.

Vuota la pressione residua prima del collegamento e della sconnessione, permettendo che il collegamento senza pressione e senza sforzo nello stato della sicurezza, per riduca il rischio di lesione.

Il fronte piano è facile da pulire, contribuendo a ridurre l'inclusione di contaminazione al circuito idraulico.

Perdita fluida minima durante collegamento/sconnessione, riducenti perdita fluida all'ambiente.

Inclusione minima dell'aria durante collegamento/sconnessione, miglioranti funzione corretta del circuito.

La progettazione della valvola dell'accoppiamento interno brevettato crea la perdita di pressione minima, mantenente l'efficienza di circuito nel sistema

Buona resistenza alle pressioni di impulso.

Progettazione esile e flessibile compatta (concede usare la dimensione differente degli accoppiamenti).

Sicuro e semplice a noi

CARATTERISTICHE ED OPZIONI TECNICHE

Intercambiabilità: fornito dell'iso 16028

accoppiamenti disponibili nella configurazione differente e nelle dimensioni differenti

Tipo degli accoppiamenti: Fronte piano

Collegamento meccanico: Chiusura delle palle a chiave

Sistema del collegamento: Spinga per collegarsi

Sistema di sconnessione: Tir indietroare la manica dell'accoppiamento femminile

Collegamento con pressione residua: Dopo lo scarico della pressione con la leva

Sconnessione con pressione residua: Dopo lo scarico della pressione con la leva

Guarnizioni: norma in NBR (nitrile)

anelli dell'Anti-estrusione: PTFE
