Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | Serie «A» di iso 7241-1, valvola a fungo | WP: | Pressioni di esercizio a 5.000 PSI (345 barre) |
|---|---|---|---|
| Materiale: | Acciaio al carbonio | Dimensione: | 1/4' - 1' |
| Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Chiusura delle palle a chiave |
| Evidenziare: | linea idraulica rapidamente collegarsi,raccordo rapido idraulico |
||

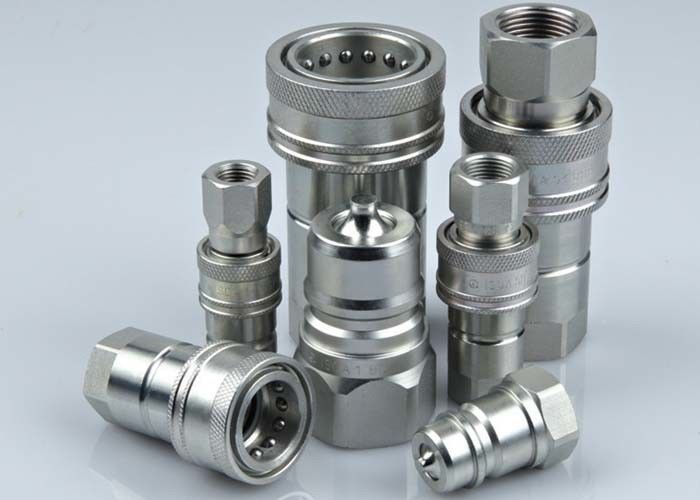

Giunti idraulici di LSQ-ISOA in acciaio al carbonio di iso A, Chrome tre
Descripton:
TIPO ACCOPPIAMENTO RAPIDO IDRAULICO (ACCIAIO) DI FINE DI LSQ-ISOA (NUOVO)
Applicazioni: Le serie di LSQ-ISOA portano all'industria una progettazione provata per uso su attrezzatura per l'edilizia, sugli impianti di silvicoltura, sulle macchine agricole, sugli strumenti dell'olio, sul macchinario dell'acciaieria dell'attrezzatura dell'olio e su altre applicazioni idrauliche esigenti.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature (guarnizioni di std) | -20℃to+120℃ | ||||
| Materiale standard della guarnizione | NBR |
Caratteristica degli accoppiamenti di serie di LSQ-ISOA:
·Nuova progettazione della valvola, può danno della resistenza da alto flusso e la pressione dell'impulso che fornendo prestazione avanzata.
·Valvole a fungo disponibili impedire perdita disgiunta.
·Le valvole a fungo si aprono automaticamente una volta accoppiate, all'interno di pressione di esercizio stimata, tenere il flusso expeditely.
·Le parti critiche sono indurite per la durevolezza.
·Il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
·L'incavo e la spina sono precisione lavorati dalle azione solide della barra.
·Il nuovo trattamento di placcatura di Chrome fornisce la prestazione antiruggine avanzata
·La serie di LSQ-ISOA si conforma al livello dell'iso 7241-A
·Compatibile con PARKER 6600 serie, serie PIÙ VELOCE di ANV, AEROQUIP 5600 serie e HANSEN ha 15000 serie
| Iso | NUMERO DEL PEZZO. | LS | ΦD | HEX1 | T | |
| 6,3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03SF | 57,1 | Φ31.5 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04SF | 66 | Φ38.5 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06SF | 82,5 | Φ48 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20,5 | G1 NPT1 |
| Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
| 6,3 | LSQ-ISOA-02PF | 38,5 | 11,8 | 15 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03PF | 39 | 17,3 | 19 | 22 | 16 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04PF | 44 | 20,5 | 29 | 27 | 18 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20,5 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08PF | 66 | 34,3 | 35 | 41 | 20,5 | G1 NPT1 |
| Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| 6,3 | LSQ-ISOA-02 | 74,2 | Φ26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-ISOA-03 | 78,5 | Φ31.5 | 22 | 22 | G3/8 NPT3/8 |
| 12,5 | LSQ-ISOA-04 | 88,2 | Φ38.5 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-ISOA-06 | 110,4 | Φ48 | 34 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
