Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | Retto 25KA | WP: | 1.6MPa |
|---|---|---|---|
| Materiale: | Ottone | PESO: | -20C a +120C |
| Evidenziare: | connettori pneumatici dell'aria,rapidi pneumatici si collegano |
||

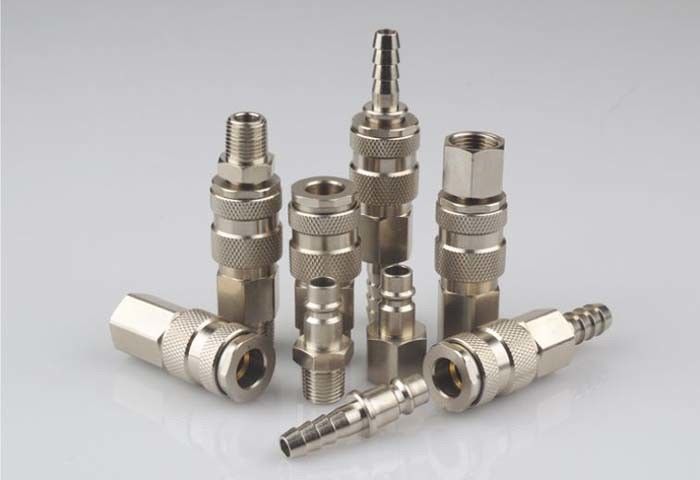

LSQ-25 retto 25KA, accoppiamenti pneumatici in d'ottone, nichelato
Descripton:
LSQ-25 TIPO ACCOPPIAMENTO RAPIDO PNEUMATICO (OTTONE) DI FINE
Caratteristiche del →: è ampiamente usato nel mercato di Europa.
Vantaggi del →: Struttura semplice, alti valvola di ammissione, varie del eability del interchang- e del collegamento.
Applicazione del →: strumenti pneumatici, produrre e catena di montaggio, attrezzature del macchinario.
Intercambiabilità del →: CEJN 320 serie di retto, di serie 25KA e serie 26KA
Pressione di esercizio del →: 1.6Mpa.
Temperatura di lavoro del →: -20℃ a +120℃.
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-25-02SM | 61,5 | 23,3 | 19 | 13 | ZG 1/4 | Φ7 |
| LSQ-25-03SM | 60 | 23,3 | 19 | 13 | ZG 3/8 | Φ11 |
| LSQ-25-04SM | 57,5 | 23,3 | 22 | 14 | ZG 1/2 | Φ14 |
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | d | |
| LSQ-25-02PM | 39,5 | 20,5 | 17 | 13 | ZG 1/4 | Φ7.5 |
| LSQ-25-03PM | 40 | 20,5 | 17 | 13 | ZG 3/8 | Φ7.5 |
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-25-02SF | 55,5 | 23,3 | 19 | 10 | G 1/4 | Φ14 |
| LSQ-25-03SF | 54,5 | 23,3 | 19 | 9 | G 3/8 | Φ14 |
| LSQ-25-04SF | 57,5 | 23,3 | 24 | 12 | G 1/2 | Φ14 |
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | d | |
| LSQ-25-02PF | 36,5 | 20,5 | 17 | 13 | G 1/4 | Φ7.5 |
| LSQ-25-03PF | 36,5 | 20,5 | 19 | 13 | G 3/8 | Φ7.5 |
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-25-02Shipping e trattare | 70 | 23,3 | 19 | 20 | 7 | Φ4 |
| LSQ-25-03Shipping e trattare | 73,5 | 23,3 | 19 | 25 | 9 | Φ5 |
| LSQ-25-04Shipping e trattare | 73,5 | 23,3 | 19 | 25 | 11 | Φ7.5 |
| NUMERO DEL PEZZO. | LP | C | CP | T | d | |
| LSQ-25-01PH | 43 | 20,5 | 15 | 20 | 7 | Φ7.5 |
| LSQ-25-02PH | 48 | 20,5 | 15 | 25 | 9 | Φ7.5 |
| LSQ-25-03PH | 48 | 20,5 | 15 | 25 | 11 | Φ7.5 |
