Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LST
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti
Capacità di alimentazione: 50.000 pc/giorno, conciliante la capacità dell'officina dell'assemblea
Norme: |
Compatibile con la serie della st di PARKER, serie della st di HANSEN, serie ADOTTIVA di FST |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Compatibile con la serie della st di PARKER, serie della st di HANSEN, serie ADOTTIVA di FST |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

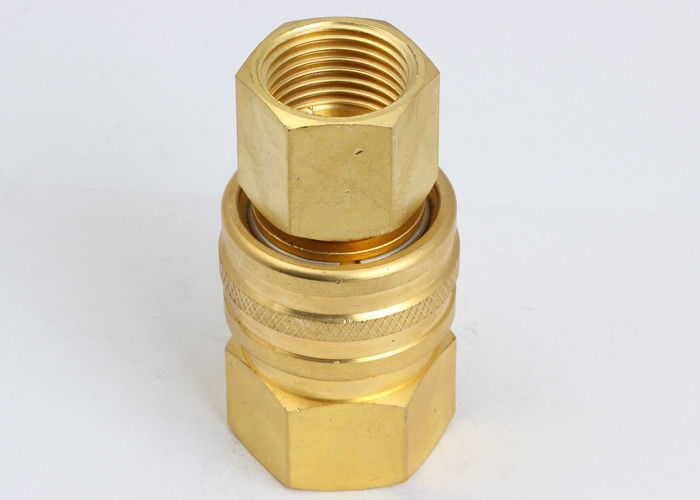

Serie della st, interfaccia diritta, tipo Non valvolato e manuale giunti idraulici della manica
Descripton:
I capezzoli d'acciaio sono argomento indurito per la resistenza a Brinelling
Dal punto di vista funzionale scambi con i simili accoppiamenti diritti di progettazione
Guarnizioni standard del nitrile
Opzioni materiali disponibili
Compatibile con la serie della st di PARKER, serie della st di HANSEN, serie ADOTTIVA di FST
Specifiche:
| Dimensione corporea (dentro) | 1/8 | 1/4 | 3/8 | 1/2 |
| Rate Pressure (PSI) | ||||
| Cplr/d'ottone Npl | 1000 | 1000 | 1000 | 1000 |
| Npl d'acciaio | 2000 | 2000 | 1500 | 1500 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 12 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | |||
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Incavo
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
| LST-03SF | 41,5 | 29 | 24 | 13 | NPT3/8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
| LST-06SF | 53,4 | 40,9 | 38 | 19 | NPT3/4 |
| LST-08SF | 66 | 50,5 | 44,45 | 22 | NPT1 |
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
| LST-02SM | 39,5 | 24 | 19 | 12 | NPT1/4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
| LST-06SM | 56,7 | 40,9 | 38 | 19 | NPT3/4 |
| LST-08SM | 61,1 | 50,5 | 44,45 | 24 | NPT1 |
Spina
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
| LST-02PF | 37 | 19,5 | 17 | 12 | NPT1/4 |
| LST-03PF | 41,5 | 22,5 | 22 | 13 | NPT3/8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
| LST-06PF | 52 | 28,5 | 30 | 20 | NPT3/4 |
| LST-08PF | 60 | 30,5 | 38 | 22 | NPT1 |
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
| LST-02PM | 39,5 | 19,5 | 14 | 12 | NPT1/4 |
| LST-03PM | 43 | 22,5 | 17 | 13 | NPT3/8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
| LST-06PM | 57,2 | 28,5 | 27 | 19 | NPT3/4 |
| LST-08PM | 62,4 | 30,5 | 35 | 22 |
NPT1 |
