Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: KZE-B
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Norme: |
Compatibile con PARKER 3000 serie, filo chiuso a chiave |
WP: |
Pressioni di esercizio a 10.000 PSI (689 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 3/8' |
Filtro: |
Trattato di non proliferazione |
Connessione: |
Serratura del filo |
Norme: |
Compatibile con PARKER 3000 serie, filo chiuso a chiave |
WP: |
Pressioni di esercizio a 10.000 PSI (689 barre) |
Materiale: |
Acciaio al carbonio |
Dimensione: |
1/4' - 3/8' |
Filtro: |
Trattato di non proliferazione |
Connessione: |
Serratura del filo |
KZE-B ha infilato il tipo di collegamento, giunti idraulici in acciaio al carbonio, Chrome tre
Descripton:

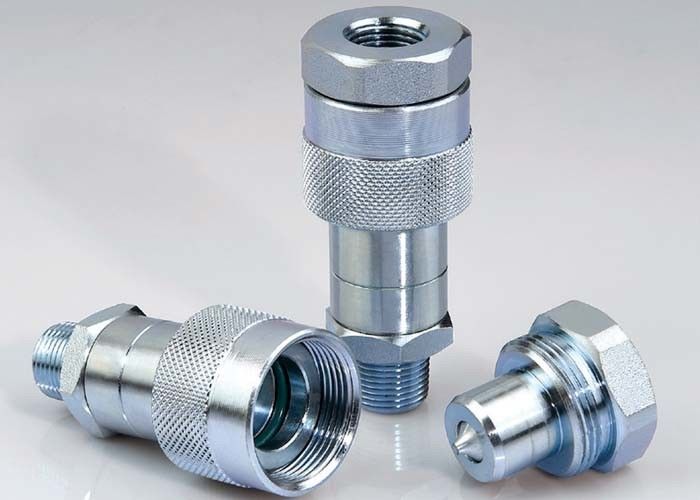

Tipo bloccato accoppiamento rapido idraulico (acciaio) del filo di KZE-B
Applicazioni: Gli accoppiamenti di serie di SongQiao KZE-B con la loro unione infilata che chiude le valvole di ritenuta a chiave palla tipe di precisione e del sistema, sono progettati per le applicazioni ad alta pressione estreme quali i martinetti idraulici portatili.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 |
| Pressione stimata (PSI) | 10,000 | |
| Flusso stimato (gal/mn) | 3 | 6 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | |
| Guarnizione standard NBR materiale | ||
KZE-B caratterizza:
1. lavorato da barstock d'acciaio solido per durevolezza.
2. La serie di KZE-B impiega un meccanismo di bloccaggio infilato della manica, compagni con i fili maschii di corrispondenza sul capezzolo. Le due metà devono essere infilate manualmente insieme per il collegamento.
3. duro, le palle della lega del cromo sono usate per valving. Sono a molle per la disposizione dei posti a sedere positiva della valvola.
4. La valvola fornisce una guarnizione metallo con metallo fra la palla ed il sedile coniato.
5. La guarnizione dell'interfaccia è poliuretano che resiste all'estrusione ad alta pressione.
6. Un fermo infilato della valvola fornisce una fermata della valvola che assicura l'allineamento positivo della valvola.
7. compatibile con PARKER 3000 serie e serie PIÙ VELOCE di PVVM.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Serie di KZE-B (1/4", 3/8")
Incavo
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| KZB-B-02SM | 60,8 | 28,5 | 22 | 13,5 | NPT1/4 |
| KZB-B-03SM | 73,5 | 35 | 25 | 14,4 | NPT3/8 |
Spina
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | |
| KZE-B-02PF | 32,5 | 11,2 | 19 | 13 | NPT1/4 |
| KZE-B-03PF | 35 | 16 | 32 | 13,5 |
NPT3/8
|
Montaggio di coppia
| NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
| KZE-B-02 | 74,5 | 28,5 | 22 | 19 | NPT1/4 |
| KZE-B-03 | 83,5 | 35 | 25 | 32 | NPT3/8 |
