Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-RD
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti
Capacità di alimentazione: 50.000 pc/giorno, conciliante la capacità dell'officina dell'assemblea
Norme: |
Compatibile con la serie NITTO TSP |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Compatibile con la serie NITTO TSP |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

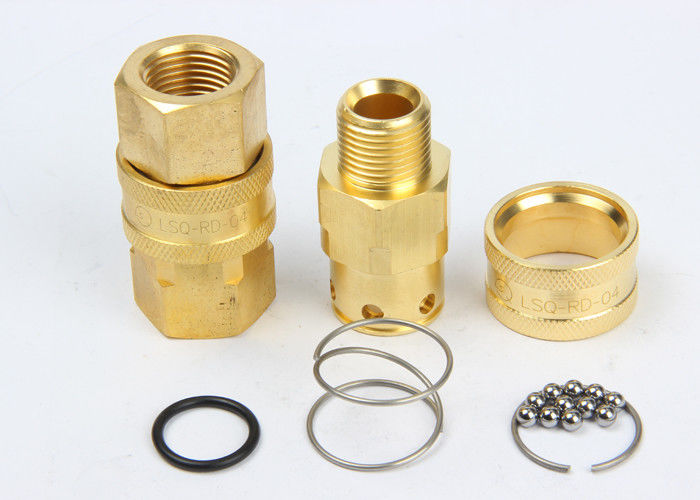

LSQ-RD, alto flusso, struttura Valveless, scambio con il TSP di NITTO, giunti idraulici in ottone o SS304
Descripton:
Specifiche:
| Dimensione corporea (dentro) | 1/8 | 1/4 | 3/8 | 1/2 |
| Rate Pressure (PSI) | ||||
| Cplr d'ottone/Npl | 1000 | 1000 | 1000 | 1000 |
| Ss Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 12 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | |||
LSQ-RD caratterizza:
1. Il foro regolare e aperto senza valving a metà qualsiasi offre la perdita di pressione minima e permette clesning facile nelle applicazioni dove le stesse linee sono usate per più di un media.
2. gli accoppiatori ed i capezzoli di LSQ-RD sono lavorati dalle azione solide della barra che forniscono l'accoppiamento di qualità che è durevole.
3. i capezzoli di LSQ-RD sono disponibili in ottone ed acciaio inossidabile 304 come materiali standard del prodotto.
4. i capezzoli di LSQ-RD sono disponibili in 304 inossidabili, d'ottone.
5. Il LSQ-RD è un accoppiamento «di scambio» perché può scambiare dimensionale e dal punto di vista funzionale con i simili accoppiamenti fatti dall'altro fabbrica.
6. compatibile con la serie del TSP di NITTO.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa
Incavo di serie di LSQ-RD (1/8", 1/4", 3/8", 1/2»)
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LSQ-RD-01SF | 27 | 17,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35,8 | 28,3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42,6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49,5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59,3 | 57,8 | 50 | 22 | ZG1 |
| NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
| LSQ-RD-01SM | 30 | 17,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46,3 | 28,3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56,1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67,3 | 57,8 | 50 | 22 | ZG1 |
Spina
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | |
| LSQ-RD-01PF | 26 | 15,5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21,2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24,5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| NUMERO DEL PEZZO. | LP | C | HEX1 | T | |
| LSQ-RD-01PM | 32 | 15,5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21,2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24,5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
