Dettagli del prodotto
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LST
Termini di pagamento e spedizione
Quantità di ordine minimo: Negoziabile
Prezzo: negoziabile
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti
Capacità di alimentazione: 50.000 pc/giorno, conciliante la capacità dell'officina dell'assemblea
Norme: |
Compatibile con la serie della st di PARKER, serie della st di HANSEN, serie ADOTTIVA di FST |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |
Norme: |
Compatibile con la serie della st di PARKER, serie della st di HANSEN, serie ADOTTIVA di FST |
WP: |
Pressione di lavoro fino a 1000 psi (69 bar) |
Materiale: |
Ottone o SS304 |
Dimensione: |
1/8" - 1/2» |
Filtro: |
BSPP, BSPT, NPT, NPTF, SAE |
Connessione: |
Chiusura delle palle a chiave |

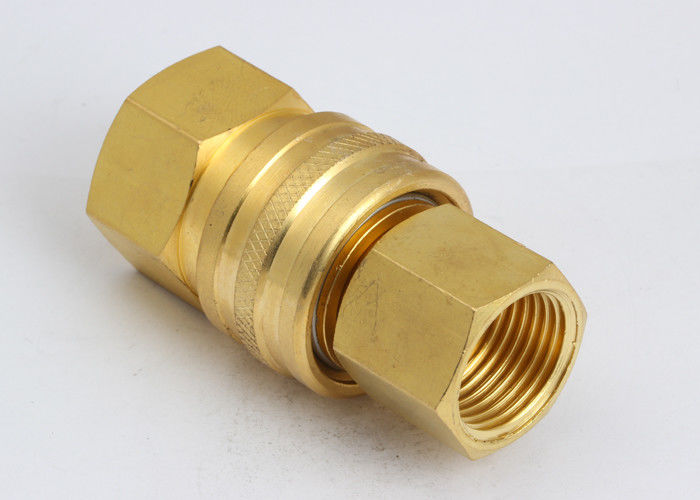

LST, alto flusso, bassa caduta di pressione, tipo americano, accoppiamenti idraulici in ottone o SS304
Descrizione:
LST Accoppiamento veloce idraulico di tipo americano
Applicazioni:
Industria alimentare
Lavatrici ad alta pressione per acqua e vapore
Linee di trasferimento dei coloranti
Linee di raffreddamento per muffe
Pulizzatori di tappeti
Specificità:
| Dimensione del corpo (in) | 1/8 | 1/4 | 3/8 | 1/2 |
| Pressione nominale (PSI) | ||||
| Brass Cplr/ Npl | 1000 | 1000 | 1000 | 1000 |
| Acciaio Npl | 2000 | 2000 | 1500 | 1500 |
| Flusso nominale (GPM) | 3 | 6 | 12 | 12 |
| Intervallo di temperatura (std sigilli) | -20°C a +120°C | |||
Caratteristiche LST:
1Il cavo liscio e aperto, senza valvola in entrambe le parti, offre un minimo calo di pressione e consente una pulizia facile nelle applicazioni in cui le stesse linee vengono utilizzate per più di un supporto.
2Gli accoppiatori e i capezzoli LST sono lavorati con materiale massiccio, fornendo un accoppiamento di qualità e durevole.
3I capezzoli LST sono disponibili in ottone e in acciaio placcato di zinco.Le scanalature di blocco a sfera dei capezzoli LST in acciaio sono indurite per la resistenza al brinelling quando si incontrano elevate velocità di ciclo e aumento di pressione.
4Il LST è un accoppiamento "intercambiabile" perché può essere interscambiato, sia dal punto di vista dimensionale che funzionale, con accoppiamenti simili realizzati da altri produttori.
5. Compatibile con serie PARKER ST, serie HANSEN ST, serie FOSTER FST.
Performance: Fluido di prova:Oil-200SUS,1GPM=3,78L/Min,1PSID=0,0069MPa.
Sottile
| PARTE N.O. | LS | ¢D | HEX1 | A | T |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | Trattato di non proliferazione |
| PARTE N.O. | LS | ¢D | HEX1 | A | T |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | Trattato di non proliferazione |
Collegamento
| PARTE N.O. | LS | ¢D | HEX1 | A | T |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3/4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | Trattato di non proliferazione |
| PARTE N.O. | LS | ¢D | HEX1 | A | T |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
| LST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
| LST-03PM | 43 | 22.5 | 17 | 13 | NPT3/8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
| LST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
| LST-08PM | 62.4 | 30.5 | 35 | 22 |
Trattato di non proliferazione |
