Dettagli:
Termini di pagamento e spedizione:
|
Norma: | Compatibile con CVV la serie PIÙ VELOCE, filo chiuso a chiave | WP: | Pressioni di esercizio a 5.000 PSI (345 barre) |
---|---|---|---|
Materiale: | Acciaio al carbonio | Dimensione: | 1/4' - 1' |
Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Serratura del filo |
Evidenziare: | Attacco rapido filettato con guarnizione standard,attacco filettato dritto Stucchi VD Interchange,filettatura femmina in acciaio al carbonio per connettore rapido |

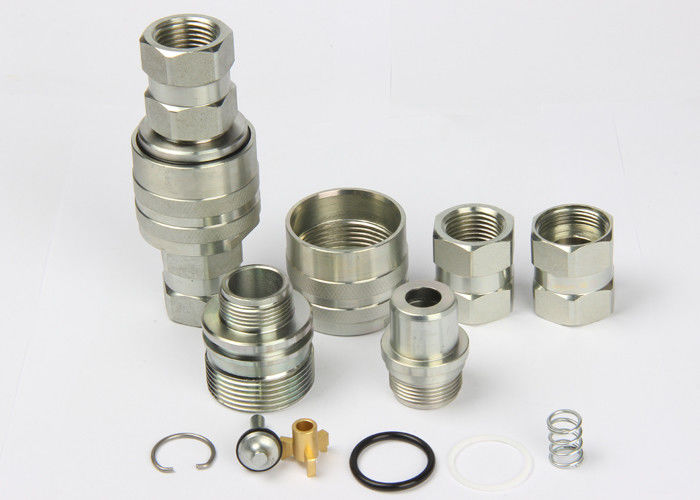

Tipo di connessione filettata LSQ-CVV, interscambio Stucchi VD, giunti idraulici in acciaio al carbonio, cromo tre
Descrizione:
Dimensioni del corpo (pollici) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Pressione nominale (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Flusso nominale (GPM) | 3 | 6 | 12 | 28 | 50 |
Intervallo di temperatura (guarnizioni standard) | da -20℃ a +120℃ | ||||
Materiale di tenuta standard | NBR |
PARTE N. | LS | D | HEX1 | HEX3 | UN | T |
LSQ-CVV-02SF | 58.6 | Φ34 | S19 | S30 | 13 | G1/4NPT1/4 |
LSQ-CVV-03SF | 60.8 | Φ34 | S22 | S30 | 13 | G3/8NPT3/8 |
LSQ-CVV-04SF | 67.7 | Φ42 | S27 | S36 | 18 | G1/2NPT1/2 |
LSQ-CVV-06SF | 73.5 | Φ48 | S36 | S41 | 18 | G3/4NPT3/4 |
LSQ-CVV-08SF | 94,5 | Φ56,5 | S41 | S51 | 24.5 | G1NPT1 |
PARTNO. | LP | D | HEX2 | UN | T |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4NPT1/4 |
LSQ-CVV-03PF | 55.3 | M28*2 | S22HEX | 13 | G3/8NPT3/8 |
LSQ-CVV-04PF | 61.5 | M36*2 | S27HEX | 18 | G1/2NPT1/2 |
LSQ-CVV-06PF | 83,5 | M42*2 | S36HEX | 18 | G3/4NPT3/4 |
LSQ-CVV-08PF | 94,5 | M48*3 | S41HEX | 24.5 | G1NPT1 |
PARTNO. | l | D | HEX1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92,6 | Φ34 | S19 | S19 | S30 | G1/4NPT1/4 |
LSQ-CVV-03 | 89,9 | Φ34 | S22 | S22 | S30 | G3/8NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4NPT3/4 |
LSQ-CVV-08 | 155 | Φ56,5 | S41 | S41 | S50 | G1NPT1 |
