Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | Compatibile con GROMELLE 6000 serie, filo chiuso a chiave | WP: | Pressioni di esercizio a 10.000 PSI (700 barre) |
|---|---|---|---|
| Materiale: | Acciaio al carbonio | Dimensione: | 1/4' - 1' |
| Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Serratura del filo |
| Evidenziare: | accoppiamento infilato femminile,accoppiamento diritto del filo |
||
KZE-BA ha infilato il tipo di collegamento, scambio di Gromelle 6000, giunti idraulici in acciaio al carbonio, Chrome tre
Descripton:

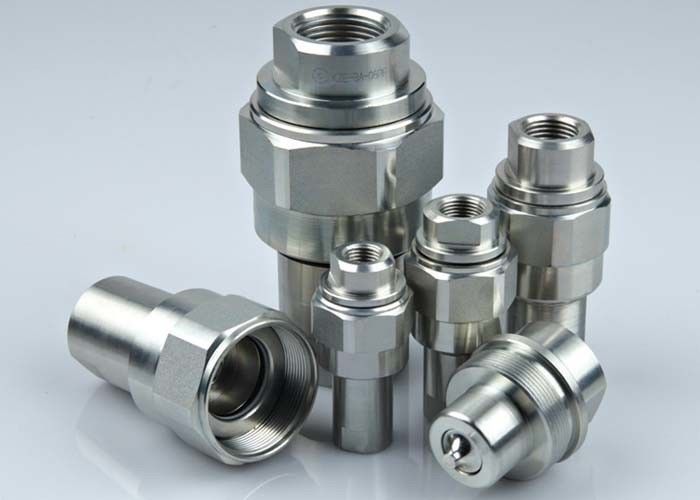

Tipo bloccato accoppiamento rapido idraulico (acciaio) del filo di KZE-BA
Applicazioni
Attrezzatura mobile, macchina di agricoltura ed attrezzatura industriale universale.
Caratteristiche:
Nuova progettazione della valvola, può danno della resistenza da alto flusso e la pressione dell'impulso che fornendo prestazione avanzata
Lavorato da barstock d'acciaio solido per durevolezza
La serie di KZE-BA impiega un meccanismo di bloccaggio infilato della manica, compagni con i fili maschii di corrispondenza sul capezzolo. Le due metà devono essere il collegamento insieme manualmente infilato della forma.
Il nuovo trattamento di placcatura di cromo fornisce la prestazione antiruggine avanzata.
Compatibile con GROMELLE 6000 serie e serie del TGW di HOLMBURY.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Pressione stimata (PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
| Gamma di temperature (guarnizioni di std) | -20℃to+120℃ | ||||
| Guarnizione standard NBR materiale | |||||
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | |
| KZE-BA-02SF | 58,9 | S32 | S19 | 13 | G1/4 NPT1/4 |
| KZE-BA-03SF | 66,5 | S36 | S22 | 16 | G3/8 NPT3/8 |
| KZE-BA-04SF | 76,5 | S41 | S27 | 18 | G1/2 NPT1/2 |
| KZE-BA-06SF | 89,5 | S50 | S35 | 20,5 | G3/4 NPT3/4 |
| KZE-BA-08SF | 105,5 | S65 | S41 | 20,5 | G1 NPT1 |
| NUMERO DEL PEZZO. | LP | C | HEX2 | T | |
| KZE-BA-02PF | 36 | 12,5 | S19 | 13 | G1/4 NPT1/4 |
| KZE-BA-03PF | 40,5 | 16 | S22 | 16 | G3/8 NPT3/8 |
| KZE-BA-04PF | 49 | 17 | S27 | 18 | G1/2 NPT1/2 |
| KZE-BA-06PF | 56 | 19 | S35 | 20,5 | G3/4 NPT3/4 |
| KZE-BA-08PF | 66 | 22 | S41 | 20,5 | G1 NPT1 |
| NUMERO DEL PEZZO. | L | D | HEX1 | HEX2 | T |
| KZE-BA-02 | 72,3 | S32 | S19 | S19 | G1/4 NPT1/4 |
| KZE-BA-03 | 81,5 | S36 | S22 | S22 | G3/8 NPT3/8 |
| KZE-BA-04 | 98,3 | S41 | S27 | S27 | G1/2 NPT1/2 |
| KZE-BA-06 | 112,4 | S50 | S35 | S35 | G3/4 NPT3/4 |
| KZE-BA-08 | 132,9 | S65 | S41 | S41 | G1 NPT1 |
