Norma: | Iso 5675 serie, valvola a sfera | WP: | Pressioni di esercizio a 5.000 PSI (345 barre) |
---|---|---|---|
Materiale: | Acciaio al carbonio | Dimensione: | 1/4' - 1' |
Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Chiusura delle palle a chiave |
Evidenziare: | Tipo accoppiatore rapido idraulico della valvola a sfera,Linea idraulica LSQ-S4 rapidamente collegarsi,Giunti a disinnesto rapido idraulici ISO5675 |

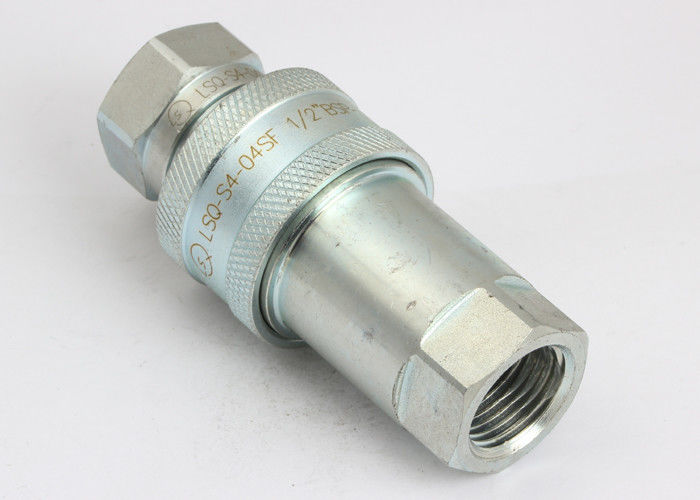

LSQ-S4, ISO5675, tipo giunti a innesto rapido idraulici della valvola a sfera in acciaio al carbonio, Chrome tre
Descripton:
Le valvole a sfera LSQ-S4 scrivono l'accoppiamento a macchina rapido idraulico (acciaio)
Applicazioni: «LSQ-S4» è una serie rapida degli accoppiamenti della valvola a sfera, manifatturiera in acciaio al carbonio con zinco placcato
trattamento di superficie. Sulla base di buona resistenza all'usura delle valvole a sfera, gli accoppiamenti «LSQ-S4» sono utilizzati pricipalmente nelle applicazioni agricole. La dimensione di 1/2 scambierà l'iso standard 7241-1 «A» di withinternational.
Specifiche:
Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Pressione stimata (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
Flusso stimato (gal/mn) | 3 | 6 | 12 | 28 | 50 |
Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | ||||
Materiale standard della guarnizione | NBR |
LSQ-S4 caratterizza:
1. Valvole a fungo disponibili impedire perdita disgiunta.
2. Valvole a sfera disponibili per affidabilità irregolare nelle applicazioni idrauliche resistenti all'interno di pressione di esercizio stimata.
3. Duro, le palle della lega del cromo sono usate per valving, sono caricate sulla sede valvola entro le molle.
4. La valvola fornisce una guarnizione metallo con metallo fra la palla ed il sedile coniato.
5. Le parti critiche sono indurite per la durevolezza.
6. Il meccanismo palla-chiudente credibile tiene insieme le metà accoppiamento.
7. L'incavo e la spina sono precisione lavorati dalle azione solide della barra.
8. La serie LSQ-S4 si conforma al livello di ISO5675.
9. Compatibile con PARKER 4000 serie e serie PIÙ VELOCE di NV/NS.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-S4 serie (1/4", 3/8", 1/2», 3/4", 1")
Incavo
Iso | NUMERO DEL PEZZO. | LS | ¢D | HEX1 | T | |
6,3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S4-06SF | 82,5 | 48,2 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06SF (E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
Nota: Scambio PIÙ VELOCE di LSQ-S4-06SF, LSQ-S4-06SF (E) scambio di Parker |
Spina
Iso | NUMERO DEL PEZZO. | LP | d | C | HEX2 | T | |
6,3 | LSQ-S4-02PF | 36 | 14,2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
20 | LSQ-S4-06PF (E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
25 | LSQ-S4-08PF | 63 | 31,3 | 38 | 41 | 21 | G1» NPT1» |
Nota: Scambio PIÙ VELOCE di LSQ-S4-06SF, LSQ-S4-06SF (E) scambio di Parker |
Montaggio di coppia
Iso | NUMERO DEL PEZZO. | L | ¢D | HEX1 | HEX2 | T |
6,3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
20 | LSQ-S4-06 | 107,8 | 48,2 | 34 | 34 | G3/4 NPT3/4 |
20 | LSQ-S4-06 (E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
Nota: Scambio PIÙ VELOCE di LSQ-S4-06SF, LSQ-S4-06SF (E) scambio di Parker |
