Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega

Name: Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega
Brand: SONGQIAO
SKU: LSQ-S5/LSQ-S5C
Price: 1.00 USD
Availability: InStock
Rating: 4.8 (136 reviews)

ISO5675 Hydraulic Quick Connect Couplings , Pull And Push Type Hydraulic Quick Connect

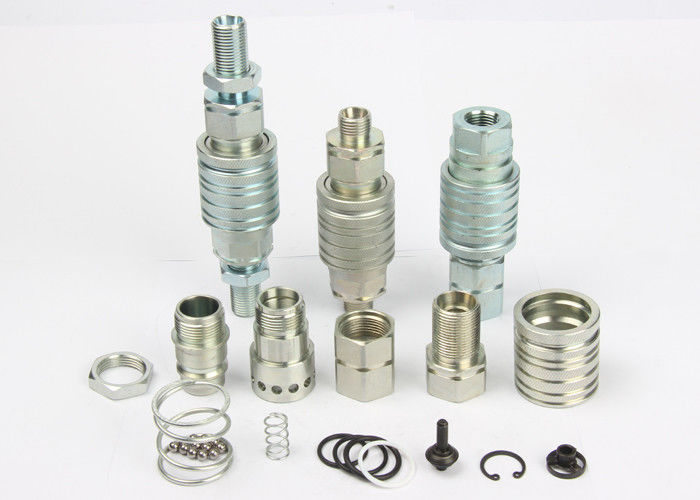

Grande immagine : Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega

Dettagli:

Luogo di origine:	Ningbo, Cina (continente)
Marca:	SONGQIAO
Numero di modello:	LSQ-S5/LSQ-S5C

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziabile
Prezzo:	negotiable
Imballaggi particolari:	pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna:	entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione:	50,000pcs/day, conciliante la capacità dell'officina dell'assemblea

Contatto

Descrizione di prodotto dettagliata

Norma:	Iso 5675 serie, valvola a fungo	WP:	Pressioni di esercizio a 3.000 PSI (207 barre)
Materiale:	Acciaio al carbonio	Dimensione:	1/2'
Filo:	BSPP, BSPT, NPT, NPTF, SAE	Collegamento:	Chiusura delle palle a chiave
Evidenziare:	Attacchi rapidi idraulici ISO5675 , innesto rapido idraulico tipo pull e push , innesto rapido idraulico valvola a fungo

Tipo giunti idraulici di LSQ-S5/LSQ-S5C (paratia), di ISO5675, di tirata e di spinta in acciaio al carbonio

Descripton:

Spinta di LSQ-S5/LSQ-S5C e tirare tipo accoppiamento rapido idraulico (acciaio)
Applicazioni: «LSQ-S5/LSQS5C» è una palla o un accoppiamento femminile della valvola a fungo con manica sostituta del montaggio di pannello una doppia che permette il collegamento e l'operazione di sconnessione con un'azione in opposizione che funge da a
funzione staccata. Pricipalmente sono utilizzati nelle applicazioni del trattore agricolo dove la funzione staccata è invitata per evitare la rottura dei collegamenti idraulici durante la sconnessione non intenzionale.
È disponibile nella dimensione 1/2 per l'intercambiabilità nell'accordo della serie «A» di iso 7241-1.

Specifiche:

Dimensione corporea (dentro)	1/2
Pressione stimata (PSI)	3000
Flusso stimato (gal/mn)	12
Gamma di temperature (guarnizioni di std)	-20℃ a +120℃
Materiale standard della guarnizione	NBR

Caratteristica degli accoppiamenti di serie di LSQ-S5C e di LSQ-S5:
• Funzione staccata per evitare rottura dei collegamenti idraulici nel caso di forte forza assiale.
• La valvola a fungo con la guarnizione dell'elastomero fornisce il sigillamento massimo degli accoppiamenti una volta staccata.
• La forma delle parti interne è destinata per ridurre la perdita di pressione e di turbolenza.
• Progettazione esile compatta.
• Semplice usare.
• La serie LSQ-S5 si conforma al livello di ISO5675.

• Compatibile con PAPKER 4250 serie, serie PIÙ VELOCE di CPV-CNV.

Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 0
LSQ-S5 serie (1/2»)

Incavo

Iso	NUMERO DEL PEZZO.	LS	¢D	HEX1	T
12,5	LSQ-S5-04SF3/8	66	38	27	3/8BSP NPT3/8
12,5	LSQ-S5-04SF1/2	66	38	27	1/2BSP NPT1/2
12,5	LSQ-S5-04SF3/4	69	38	34	3/4BSP NPT3/4
12,5	LSQ-S5-04SFM14	66	38	27	M14*1.5
12,5	LSQ-S5-04SFM16	66	38	27	M16*1.5
12,5	LSQ-S5-04SFM18	66	38	27	M18*1.5
12,5	LSQ-S5-04SFM22	66	38	27	M22*1.5

Spina

Iso	NUMERO DEL PEZZO.	LP	d	C	HEX2	T
12,5	LSQ-S5-04PF3/8	61,5	20,5	27	27	3/8BSP NPT3/8
12,5	LSQ-S5-04PF1/2	44	20,5	27	27	1/2BSP NPT1/2
12,5	LSQ-S5-04PF3/4	64,5	20,5	34	34	3/4BSP NPT3/4
12,5	LSQ-S5-04PFM14	61,5	20,5	27	27	M14*1.5
12,5	LSQ-S5-04PFM16	61,5	20,5	27	27	M16*1.5
12,5	LSQ-S5-04PFM18	61,5	20,5	27	27	M18*1.5
12,5	LSQ-S5-04PFM22	44	20,5	27	27	M22*1.5

Coppia

Iso	NUMERO DEL PEZZO.	L	¢D	HEX1	HEX2	T
12,5	LSQ-S5-04F3/8	105,5	38	27	27	3/8BSP NPT3/8
12,5	LSQ-S5-04F1/2	105,5	38	27	27	1/2BSP NPT1/2
12,5	LSQ-S5-04F3/4	105,5	38	34	34	3/4BSP NPT3/4
12,5	LSQ-S5-04FM14	105,5	38	27	27	M14*1.5
12,5	LSQ-S5-04FM16	105,5	38	27	27	M16*1.5
12,5	LSQ-S5-04FM18	105,5	38	27	27	M18*1.5
12,5	LSQ-S5-04FM22	105,5	38	27	27	M22*1.5

|--Incavo LSQ-S5--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 4

Iso	NUMERO DEL PEZZO.	LS	¢D	HEX1		T
12,5	LSQ-S5-04SM8L	73,5	38	27	12	M14*1.5
12,5	LSQ-S5-04SM10L	73,5	38	27	12	M16*1.5
12,5	LSQ-S5-04SM12L	73,5	38	27	12	M18*1.5
12,5	LSQ-S5-04SM15L	75,5	38	27	14	M22*1.5
12,5	LSQ-S5-04SM18L	75,5	38	27	14	M26*1.5
12,5	LSQ-S5-04SM10S	73,5	38	27	12	M18*1.5
12,5	LSQ-S5-04SM12S	73,5	38	27	12	M20*1.5
12,5	LSQ-S5-04SM14S	75,5	38	27	14	M22*1.5
12,5	LSQ-S5-04SM16S	75,5	38	27	14	M24*1.5
12,5	LSQ-S5-04SM20S	77,5	38	30	16	M30*2

|--Spina LSQ-S5--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 5

Iso	NUMERO DEL PEZZO.	LP	d	C	HEX1		T
12,5	LSQ-S5-04PM8L	58,5	20,5	27	27	12	M14*1.5
12,5	LSQ-S5-04PM10L	58,5	20,5	27	27	12	M16*1.5
12,5	LSQ-S5-04PM12L	58,5	20,5	27	27	12	M18*1.5
12,5	LSQ-S5-04PM15L	60,5	20,5	27	27	14	M22*1.5
12,5	LSQ-S5-04PM18L	60,5	20,5	27	27	14	M26*1.5
12,5	LSQ-S5-04PM10S	58,5	20,5	27	27	12	M18*1.5
12,5	LSQ-S5-04PM12S	58,5	20,5	27	27	12	M20*1.5
12,5	LSQ-S5-04PM14S	60,5	20,5	27	27	14	M22*1.5
12,5	LSQ-S5-04PM16S	60,5	20,5	27	27	14	M24*1.5
12,5	LSQ-S5-04PM20S	62,5	20,5	27	30	16	M30*2

|--LSQ-S5 coppia--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 6

Iso	NUMERO DEL PEZZO.	L	D	HEX1	HEX2	T
12,5	LSQ-S5-04-8L	109,5	38	27	27	M14*1.5
12,5	LSQ-S5-04-10L	109,5	38	27	27	M16*1.5
12,5	LSQ-S5-04-12L	109,5	38	27	27	M18*1.5
12,5	LSQ-S5-04-15L	113,5	38	27	27	M22*1.5
12,5	LSQ-S5-04-18L	113,5	38	27	27	M26*1.5
12,5	LSQ-S5-04-10S	109,5	38	27	27	M18*1.5
12,5	LSQ-S5-04-12S	109,5	38	27	27	M20*1.5
12,5	LSQ-S5-04-14S	113,5	38	27	27	M22*1.5
12,5	LSQ-S5-04-16S	113,5	38	27	27	M24*1.5
12,5	LSQ-S5-04-20S	115,5	38	30	30	M30*2

|--Incavo di LSQ-S5C--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 7

Iso	NUMERO DEL PEZZO.	LS	¢D	HEX1	HEX2	T
12,5	LSQ-S5C-04SM8L	87	38	27	19	M14*1.5
12,5	LSQ-S5C-04SM10L	87	38	27	24	M16*1.5
12,5	LSQ-S5C-04SM12L	87	38	27	24	M18*1.5
12,5	LSQ-S5C-04SM15L	89	38	27	27	M22*1.5
12,5	LSQ-S5C-04SM18L	89	38	27	30	M26*1.5
12,5	LSQ-S5C-04SM10S	87	38	27	24	M18*1.5
12,5	LSQ-S5C-04SM12S	87	38	27	27	M20*1.5
12,5	LSQ-S5C-04SM14S	89	38	27	27	M22*1.5
12,5	LSQ-S5C-04SM16S	89	38	27	30	M24*1.5
12,5	LSQ-S5C-04SM20S	96	38	30	36	M30*2

|--Spina di LSQ-S5C--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 8

Iso	NUMERO DEL PEZZO.	LP	d	C	HEX1	HEX3	T
12,5	LSQ-S5C-04PM8L	72	20,5	27	19	27	M14*1.5
12,5	LSQ-S5C-04PM10L	72	20,5	27	24	27	M16*1.5
12,5	LSQ-S5C-04PM12L	72	20,5	27	24	27	M18*1.5
12,5	LSQ-S5C-04PM15L	74	20,5	27	27	27	M22*1.5
12,5	LSQ-S5C-04PM18L	74	20,5	27	30	27	M26*1.5
12,5	LSQ-S5C-04PM10S	72	20,5	27	24	27	M18*1.5
12,5	LSQ-S5C-04PM12S	72	20,5	27	27	27	M20*1.5
12,5	LSQ-S5C-04PM14S	74	20,5	27	27	27	M22*1.5
12,5	LSQ-S5C-04PM16S	74	20,5	27	30	27	M24*1.5
12,5	LSQ-S5C-04PM20S	81	20,5	27	36	30	M30*2

|--Montaggio di coppia di LSQ-S5C--|
Il tipo idraulico rapido idraulico dei giunti a innesto rapido ISO5675, di tirata e di spinta si collega 9

Iso	NUMERO DEL PEZZO.	L	¢D	HEX1	HEX2	HEX3	T
12,5	LSQ-S5C-04-8L	137,5	38	27	19	27	M14*1.5
12,5	LSQ-S5C-04-10L	137,5	38	27	24	27	M16*1.5
12,5	LSQ-S5C-04-12L	137,5	38	27	24	27	M18*1.5
12,5	LSQ-S5C-04-15L	143,5	38	27	27	27	M22*1.5
12,5	LSQ-S5C-04-18L	143,5	38	27	30	27	M26*1.5
12,5	LSQ-S5C-04-10S	137,5	38	27	24	27	M18*1.5
12,5	LSQ-S5C-04-12S	137,5	38	27	27	27	M20*1.5
12,5	LSQ-S5C-04-14S	137,5	38	27	27	27	M22*1.5
12,5	LSQ-S5C-04-16S	143,5	38	27	30	27	M24*1.5
12,5	LSQ-S5C-04-20S	145,5	38	30	36	30	M30*2
