| Norma: | Compatibile con la serie PIÙ VELOCE di TNV, valvola a fungo | WP: | Pressioni di esercizio a 4.000 PSI (275 barre) |
|---|---|---|---|
| Materiale: | Acciaio al carbonio | Dimensione: | 1/4' - 1/2' |
| Filo: | BSPP, BSPT, NPT, NPTF, SAE | Collegamento: | Chiusura delle palle a chiave |
| Evidenziare: | Accoppiatore rapido idraulico della guarnizione di NBR,Tipo giunto a disinnesto rapido di fine LSQ-S9,Giunto a disinnesto rapido di Chrome tre |
||

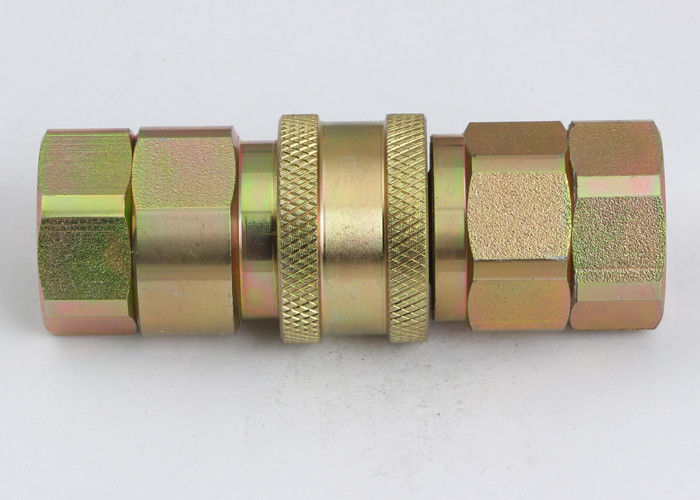

LSQ-S9 giunti a innesto rapido idraulici Chrome tre
Descripton:
LSQ-S9 tipo accoppiamento rapido idraulico (acciaio) di fine
Applicazioni: La serie LSQ-S9 porta all'industria una progettazione provata per uso su attrezzatura per l'edilizia, sugli impianti di silvicoltura, sulle macchine agricole, sul macchinario dello strumento dell'olio, dell'acciaieria e su altre applicazioni idrauliche esigenti.
Specifiche:
| Dimensione corporea (dentro) | 1/4 | 3/8 | 1/2 |
| Pressione stimata (PSI) | 4000 | 4000 | 4000 |
| Flusso stimato (gal/mn) | 3 | 6 | 12 |
| Gamma di temperature (guarnizioni di std) | -20℃ a +120℃ | ||
| Materiale standard della guarnizione | NBR | ||
Caratteristica degli accoppiamenti di serie LSQ-S9:
Compatibile con la serie PIÙ VELOCE di TNV.
Prestazione: Liquido della prova: Oil-200SUS, 1GPM=3.78L/Min, 1PSID=0.0069MPa.
LSQ-S9 serie (3/8", 1/2»)
| NUMERO DEL PEZZO. | T | HEX1 | HEX2 | ¢D | L | LS | LP |
| LSQ-S9-02 | NPT1/4 | 22 | 22 | 25,2 | 82,5 | 49,8 | 48 |
| LSQ-S9-03 | NPT3/8 | 25,4 | 25,4 | 30,5 | 81,7 | 50,6 | 48,8 |
| LSQ-S9-04 | NPT1/2 | 30,2 | 30,2 | 35 | 93,4 | 57,2 | 54,5 |
