Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP

All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type
All Fluid Non - Spill Flat Face Hydraulic Connectors LSQ-VEP Thread Locked Type

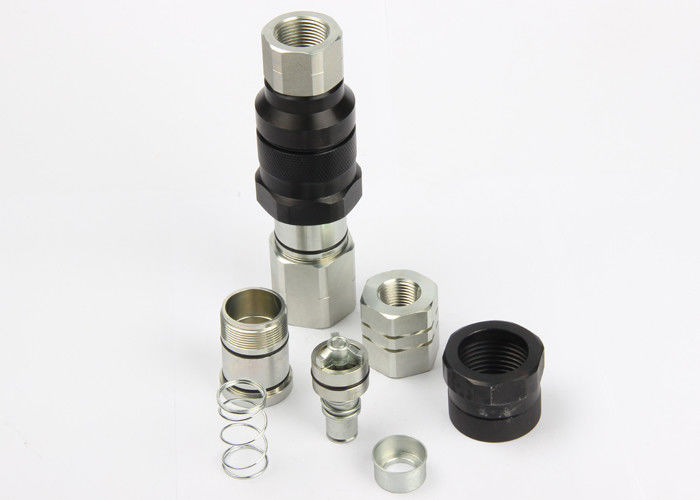

Grande immagine :  Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP

Dettagli:
Luogo di origine: Ningbo, Cina (continente)
Marca: SONGQIAO
Numero di modello: LSQ-VEP
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziabile
Prezzo: negotiable
Imballaggi particolari: pacchetto esportante standard o secondo le richieste dei clienti.
Tempi di consegna: entro 30 giorni o secondo il requisito dei clienti.
Capacità di alimentazione: 50,000pcs/day, conciliante la capacità dell'officina dell'assemblea
Descrizione di prodotto dettagliata
Norma: Iso 16028 serie, fronte piano WP: Pressioni di esercizio a 5.000 PSI (345 barre)
Materiale: Acciaio al carbonio Dimensione: 1/2'- 1-1/2 '
Filo: BSPP, BSPT, NPT, NPTF, SAE Collegamento: Serratura del filo
Evidenziare:

la vampata ha affrontato gli accoppiatori rapidi idraulici

,

accoppiatori rapidi idraulici del fronte piano

LSQ-VEP, fronte e giunti idraulici a livello di LockedType del filo in acciaio al carbonio, Chrome tre ed al nichel zinco nero placcato



Descripton:



Applicazioni

Serie di LSQ-VEP ampiamente usata in sotto attrezzature pubbliche:

Macchinari edili di Protable

Strumenti idraulici

Veicoli



Caratteristiche:

1, nuova progettazione della valvola, può danno della resistenza da alto flusso e la pressione dell'impulso che fornendo prestazione avanzata.

2, progettazione speciale del capezzolo per il collegamento sotto pressione, permettono il collegamento e la sconnessione con le alte pressioni residue.

3, la serie di LSQ-VEP impiegano un meccanismo di bloccaggio infilato della manica, compagni con i fili maschii di corrispondenza sull'accoppiatore. I due abbienti devono essere infilati manualmente insieme dal collegamento.

4, il nuovo trattamento di placcatura di cromo forniscono la prestazione antiruggine avanzata

5, accoppiamenti di serie di LSQ-VEP impiegano il valving a livello quando si collega o staccando, questo significa che le sole piccole quantità di liquido possono essere perse durante il distacco o l'inclusione dell'aria durante la riconnessione.

6, questo che BFT anti-esplosione ha legato la guarnizione sono destinati per impedire lo scoppio o il danno durante gli stati gravi di servizio.

7, barstock d'acciaio solido lavorato della forma per durevolezza compatibile con la serie di STCCHI VEP



Dimensione corporea (dentro)
1 2(04)
5 8(06)
3 4(08)
1(10)
1-1/2(12)
Pressione stimata (PSI)
7000
7000
7000
6000
5000
Flusso stimato (gal/mn)
12
28
50
88
152
Gamma di temperature
-20℃ a +120℃
Guarnizione standard NBR materiale



Benefici



• Il fronte piano è facile da pulire, contribuendo a ridurre l'inclusione di contaminazione nel circuito idraulico.
• Perdita fluida minima durante collegamento/sconnessione, riducenti perdita fluida all'ambiente.
• Inclusione minima dell'aria durante collegamento/sconnessione, miglioranti funzione corretta del circuito.
• Il flusso interno di progettazione della valvola crea la perdita di pressione minima, mantenente l'efficienza di circuito nel sistema.
• Il sistema interno della valvola del rilascio di pressione permette un collegamento facile con alta pressione residua interna.
• La progettazione modulare tiene conto vasta gamma di configurazioni del porto.
• Alta resistenza con le pressioni di impulso.
• Sicuro e semplice da usare.



Liquido della prova: Oil-200SUS.1GPM=3.78L/Min, 1PSID=0.0069MPa
Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP 0
Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP 1




Iso
NUMERO DEL PEZZO
LS
D
HEX1
HEX2
T
13
LSQ-VEP-04SF
103,5
Φ49
S36
S46
16,5
G1/2 NPT1/2
16
LSQ-VEP-06SF
114
Φ53.7
S41
S50
20
G3/4 NPT3/4
19
LSQ-VEP-08SF
133,5
Φ58.8
S46
S55
21
G1 NPT1
25
LSQ-VEP-10SF
145,2
Φ68.7
S55
S65
21
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12SF
187,5
Φ92
S65
S85
21
G1-1/2 NPT1-1/2



Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP 2




Iso
NUMERO DEL PEZZO
LS
C
d
E
HEX2
T
13
LSQ-VEP-04PF
95
18,8
24,54
M40*3
S36
16,5
G1/2 NPT1/2
16
LSQ-VEP-06PF
98,8
19,5
27,04
M45*3
S36
20
G3/4 NPT3/4
19
LSQ-VEP-08PF
113,9
24
29,95
M50*3
S46
21
G1 NPT1
25
LSQ-VEP-10PF
123,5
24,8
36,05
M58*3
S55
21
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12PF
150
31,5
57
Tr80*4
S65
21
G1-1/2 NPT1-1/2



Tutto il tipo bloccato di caduta del fronte del filo idraulico piano non fluido dei connettori LSQ-VEP 3




Iso
NUMERO DEL PEZZO
L
D
HEX1
HEX2
HEX3
T
13
LSQ-VEP-04
154,5
Φ49
S36
S46
S36
G1/2 NPT1/2
16
LSQ-VEP-06
164,3
Φ53.7
S41
S50
S36
G3/4 NPT3/4
19
LSQ-VEP-08
189,4
Φ58.8
S46
S55
S46
G1 NPT1
25
LSQ-VEP-10
207,2
Φ68.7
S55
S65
S55
G1-1/4 NPT1-1/4
31,5
LSQ-VEP-12
263,5
Φ92
S65
S85
S65
G1-1/2 NPT1-1/2
