Dettagli:
Termini di pagamento e spedizione:
|
| Norma: | PCL60 serie, retto 19KA | WP: | 1.0MPa |
|---|---|---|---|
| Materiale: | Ottone | PESO: | -20C a +120C |
| Evidenziare: | connettori pneumatici dell'aria,Accoppiamento rapido pneumatico |
||

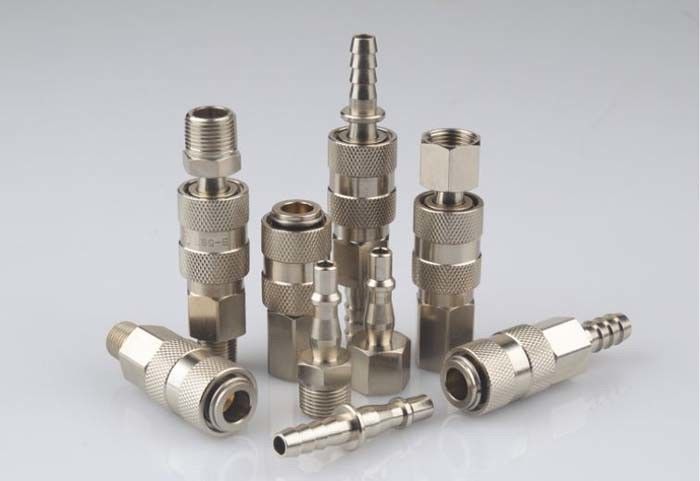

LSQ-19 retto 19KA, accoppiamenti pneumatici in d'ottone, nichelato
Descripton:
LSQ-19 TIPO ACCOPPIAMENTO RAPIDO PNEUMATICO (OTTONE) DI FINE
Caratteristiche del →: Singola operazione, singolo arresto.
Vantaggi del →: La singola operazione, l'alta valvola di ammissione, progettazione della spina ha ottimizzato con maggior profondità dell'inserzione.
Applicazione del →: strumenti pneumatici, attrezzature di controllo e di misura ed aria compressa.
Intercambiabilità del →: PCL 60 serie, serie di retto 19KA.
Pressione di esercizio del →: 1,0 Mpa.
Temperatura di lavoro del →: -20℃ a +120℃.
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-19-02SM | 64,5 | 23,3 | 19 | 13 | ZG1/4 | 7 |
| LSQ-19-03SM | 63 | 23,3 | 19 | 13 | ZG3/8 | 11 |
| LSQ-19-04SM | 60,5 | 23,3 | 22 | 14 | ZG1/3 | 14 |
| NUMERO DEL PEZZO. | LP | D | HEX1 | T | d | |
| LSQ-19-02PM | 50,3 | 31,5 | 14 | 13 | ZG1/4 | 4,8 |
| LSQ-19-03PM | 51 | 31,5 | 17 | 13 | ZG3/8 | 4,8 |
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-19-02SF | 58,5 | 23,3 | 19 | 10 | G1/4 | 14 |
| LSQ-19-03SF | 57,5 | 23,3 | 19 | 9 | G3/8 | 14 |
| LSQ-19-04SF | 60,5 | 23,3 | 24 | 12 | G1/2 | 14 |
| NUMERO DEL PEZZO. | LP | D | HEX1 | T | d | |
| LSQ-19-02PF | 47,5 | 31,5 | 17 | 13 | G1/4 | 4,8 |
| LSQ-19-03PF | 47,5 | 31,5 | 19 | 13 | G3/8 | 4,8 |
| NUMERO DEL PEZZO. | LS | D | HEX1 | T | d | |
| LSQ-19-01Shipping e trattare | 73 | 23,3 | 19 | 20 | 7 | 4 |
| LSQ-19-02Shipping e trattare | 76,5 | 23,3 | 19 | 25 | 9 | 5 |
| LSQ-19-03Shipping e trattare | 76,5 | 23,3 | 19 | 25 | 11 | 7,5 |
| NUMERO DEL PEZZO. | LP | D | HEX1 | T | d | |
| LSQ-19-01PH | 54 | 31,5 | 15 | 20 | 7 | 4,8 |
| LSQ-19-02PH | 59 | 31,5 | 15 | 25 | 9 | 4,8 |
| LSQ-19-03PH | 59 | 31,5 | 15 | 25 | 11 | 4,8 |
